소개
엄밀한 코드 인쇄 회로 기판은 신청에 있는 가동 가능하고 엄밀한 널 기술의 조합을 사용하는 널입니다. 대부분의 엄밀한 코드 널은 신청의 디자인에 따라서 1명 이상 엄밀한 널에 외면적으로 그리고/또는 내부에 붙어 있던 가동 가능한 회로 기질의 다수 층으로, 이루어져 있습니다. 가동 가능한 기질은 코드의 일정한 국가에 있기 위하여 디자인되고 구부려진 곡선으로 제조 또는 임명 도중 보통 형성됩니다.
엄밀한 코드 디자인은 이 널이 또한 훌륭한 공간 효율성을 제안하는 3D 공간에서 디자인되기 때문에, 전형적인 엄밀한 널 환경의 디자인 보다는 도전적입니다. 3명 차원 엄밀한 코드 디자이너에서 디자인할 수 있어서 가동 가능한 널 마지막 응용 패키지를 위한 그들의 원한 모양을 달성하기 위하여 기질을 뒤틀고, 접히고 구를 수 있습니다.
생산 과정
엄밀한 코드 시제품 또는 대규모 엄밀한 코드 PCB 제작 및 PCB 집합을 요구하는 생산 양을 일으켜서, 기술은 잘 입증되고 믿을 수 있다는 것을. 코드 PCB 부분은 공간 자유도를 가진 공간과 무게 문제점 극복에서 특히 좋습니다.
코드 엄밀한 해결책의 주의깊은 고려사항 및 엄밀한 코드 PCB 설계 단계에 초기 단계에서 유효한 선택권의 적당한 평가는 뜻깊은 이득을 돌려보낼 것입니다. 설계 과정에서 디자인 및 놀라우 부분이 조화에 둘 다 그리고 완성품 변이에 대하여 설명하기 위하여 있다는 것을 지키기 위하여 긴요합니다 엄밀한 코드 PCB 날조자 포함됩니다 일찌기.
엄밀한 코드 제조 단계는 또한 엄밀한 널 제작 보다는 더 복잡합니다 시간이 걸립니다. 엄밀한 코드 집합의 모든 가동 가능한 분대에는 엄밀한 FR4 널 보다는 완전히 다른 취급, 에칭 그리고 납땜 과정이 있습니다.
신청
PCBs 엄밀한 가동 가능한 제안 여러 종류 신청, 군 무기류 및 항공 우주 체계에서 셀룰라 전화와 디지탈 카메라에 배열. 점차적으로, 엄밀한 코드 널 제작은 그들의 공간과 체중 감소 기능을 위해 맥박 조정기와 같은 의료 기기에서 사용되었습니다. 엄밀한 코드 PCB 사용법을 위한 동일한 이점은 군 무기류와 무기 통제 시스템에 적용될 수 있습니다.
소비자 제품에서는, 엄밀한 코드는 다만 공간과 무게가 확대하지 않으며 아니라 매우 연결 문제점에 수그린 허약한 배선, 땜납 합동을 위한 많은 필요를 민감하고 삭제하는 신뢰도를 개량하고. 이들은 다만 몇몇 보기입니다, 그러나 엄밀한 코드 PCBs는 시험 장비, 공구 및 자동차를 포함하여 거의 모든 진보된 전기 산업 용도를 유익하기 위하여 이용될 수 있습니다. 확실히 무슨 기술이 당신의 프로젝트를 위해 사용될 필요가 있습니까? 우리의 전문가를 부르거든 우리는 당신이 당신이 엄밀한 코드, 코드 또는 HDI PCB 기술을 필요로 한다는 것을 파악할 것을 도와서 좋습니다.
제품 상세 정보:
결제 및 배송 조건:
|

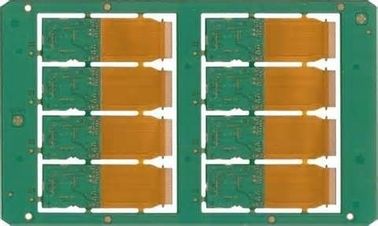

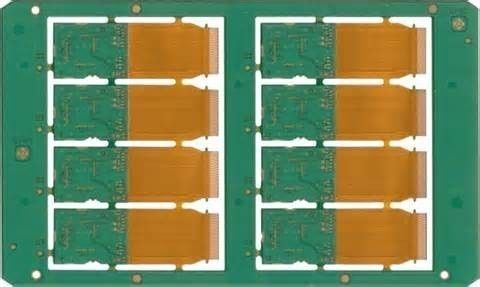

엄밀한 코드 PCB 생성
1.Layers 조사: 6 pcb; 널 크기: 224 x 206mm;
2.Minimum 구멍 크기: 0.4mm; 선 폭/공간: 12/8mils
엄밀한 코드 PCB 생성
중요한 명세
특징:
• HDI 인쇄 회로 기판
평화로운 PCB는 소량 및 다양한 PCB 시제품을 일으키기를 전문화된 주요한 생산 회사입니다. 우리는 품질 보증을 위한 기준에 시장시간에 빨리 처리합니다.
• 일반적인 제조 기능
| 종류 | 묘사 | 기능 |
| 파일 형식 | 선호되는 Gerber 파일 | 274-X, 274-D, DPF, ODB++ |
| 교련 파일 | 공구 크기가 x & Y 협조, 포함된 상태에서 | |
| 크기 | 최대. 완성되는 차원 | 580mm x 800mm – 단 하나 이중 면 |
| 550mm x 800mm – 다중층 | ||
| 널 간격 | 표준 | 1.6mm ±10% |
| 사소. | 단 하나 이중 면: 0.2mm ±0.1mm | |
| 4 층: 0.4mm ±0.1mm | ||
| 6 층: 0.6mm ±0.1mm | ||
| 8 층: 1.0mm ±0.1mm | ||
| 10 층: 1.0mm ±0.12mm | ||
| 12 층: 1.2mm ±0.12mm | ||
| … | ||
| 32 층: 4.0mm ±0.4mm 이상에 | ||
| 최대. | 6.3mm ±10% | |
| 활과 강선전도 | < 7=""> | |
| 구리 | 외부 Cu 무게 | 1oz ~ 10oz |
| 무게 | 안 Cu 인간 | 1/3oz ~ 6oz |
| 박층으로 이루어지는 물자 | FR4 (높은 TG, 할로겐 자유로운), FR5, ISOLA (FR408,370HR), 테플론, POLYIMIDE, ROGERS (RO4003, RO4350, RO4450), 알루미늄 격판덮개 (단 하나, 이중 면) | |
| FR4 간격 | 1.6mm | |
| 높은 TG FR4 (170 deg C) | 1.6mm | |
| 널 절단 | 최대. 층의 수 | 32 |
| 안 층을 위한 사소 간격 (Cu 간격은 제외됩니다) | 0.07mm | |
| 교련 | 사소 크기 | 0.1mm |
| 최대. 크기 | 6.0mm | |
| 교련 탈선 | ±0.002" (0.050mm) | |
| PTH 구멍 포용력 | ±0.003" (0.075mm) | |
| NPTH 구멍 포용력 | ±0.002" (0.050mm) | |
| 구멍 파는 송곳의 각 | 80°, 90°, 100°, 120° | |
| 도금 | 사소 구멍 크기 | 0.0008" |
| 종횡비 | 20 | |
| 식각 | 자취 폭 포용력 | ±20% |
| Min. 자취 폭/공간 (1oz 1/3oz에서 출발 완성되는 Cu 무게) | 0.003"/0.003" (0.08mm) | |
| Min. 자취 폭/공간 (1oz 1/2oz에서 출발 완성되는 Cu 무게) | 0.004"/0.004" (0.1mm) | |
| Min. 자취 폭/공간 (2oz 완성되는 Cu 무게) | 0.005"/0.005" (0.127mm) | |
| Min. 자취 폭/공간 (3oz 완성되는 Cu 무게) | 0.008"/0.008" (0.2mm) | |
| Min. 자취 폭/공간 (4oz 완성되는 Cu 무게) | 0.012"/0.012" (0.3mm) | |
| 안 층 | 훈련에서 안 본에 사소 공간 | 0.1mm |
| 고리 모양 반지에서 안 본에 사소 공간 | 0.1mm | |
| 층에 층 등록 | ±0.003" (0.08mm) | |
| 땜납 가면 | 색깔 | 녹색, 밝은 초록색, 광택이 없는 녹색, 백색, 극단적인 백색, 검정, 광택이 없는 검정, 암갈색, 황색, 빨강, 투명한 파랑 |
| 사소 땜납 가면 정리 | 0.003" | |
| 간격 | 0.0004" | |
| 실크스크린 | 색깔 | , 백색, 까만, 노란, 빨간, 녹색 파란 |
| Min. 자취 폭 | 0.005" | |
| 사소 크기 | 0.028"/0.028" | |
| 전기 시험 | AOI | Y |
| 날기 조사 검사자 | Y | |
| 통제되는 임피던스 | 포용력 | ±10% |
| 임피던스 검사자 | Tektronix TDS8200 | |
| 수송 | 끝 선반 시험 | ±0.15mm (0.006") |
| CNC 포용력 | ±0.15mm (0.006") | |
| V 커트 깊이 | ±0.1mm (0.004") | |
| V 커트 각 탈선 | ±0.1mm (0.004") | |
| 반 구멍 | Y | |
| 지상 끝 | HASL의 HASL Pb는 해방합니다, 침수 금, 침수는, 침수 주석, O.S.P (Entek), S/G 도금, ENEPIG의 G/F 도금, 탄소는… | |
| 눈 먼 매장된 Vias | 3+N+3 | Y |
| 수지, 구멍 채우기 잉크, PTH | Y | |
| 다른 사람 | UL Cert. | Y |
| ISO Cert. | ISO9001/ISO14001/RoHS | |
평화로운 PCB의 투명한 공장은 우리의 고객이 PCB 생산의 매혹적인 과정을 목격하는 것을 허용합니다!
