소개
PCB 회의는 PCB 분대와 집합의 또한 완성품의 인쇄 회로 기판 디자인, PCB 제작 및 강한 이해의 지식을 다만 요구하는 과정입니다. 회로판 집합은 완벽한 제품 첫번째로 배달에 수수께끼의 다만 한 조각 입니다.
샌프란시스코 회로는 모든 회로판 서비스를 위한 원스톱 해결책입니다 그래서 우리는 디자인에서 집합에게 PCB 생산 과정으로 수시로 참호를 팝니다. 잘 증명한 회로 집합과 제조 협동자의 우리의 강한 네트워크를 통해서, 우리는 당신의 시제품 또는 생산 PCB 신청을 가장 진보된 거의 무진장 기능을 제공해서 좋습니다. 다수 분대 납품업자를 가공 그리고 다루는 조달로 오는 말썽 저장하십시오. 우리의 전문가는 당신을 당신의 완성품을 위한 제일 부속 찾아낼 것입니다.
PCB 회의 서비스:
빠르 회전 시제품 집합
턴키 집합
부분적인 턴키 집합
위탁화물 집합
RoHS 고분고분한 무연 집합
Non-RoHS 집합
등각 코팅
마지막 상자 구조 및 포장
PCB 조립 과정
교련-----노출-----도금-----Etaching & 벗기기-----구멍을 뚫기-----전기 테스트-----SMT-----파 납땜-----모이기-----ICT-----기능 테스트-----온도 & 습도 테스트
테스트 서비스
엑스레이 (제 2와 3번째)
BGA 엑스레이 검사
AOI 테스트 (자동화된 광학적인 검사)
ICT 테스트 (에서 회로 테스트)
기능 테스트 (널에 & 시스템 레벨)
나는 조사
기능
지상 산 기술/부속 (SMT 회의)
를 통하여 구멍 장치/부속 (THD)
혼합 부속: SMT & THD 집합
BGA/마이크로 BGA/uBGA
QFN, POP & 무연 칩
2800 핀 조사 BGA
0201/1005의 수동적인 분대
0.3/0.4 피치
대중 음악 포장
손가락으로 튀김 칩에 의하여의 밑에 채워지는 CCGA
BGA 삽입기/자동차 사고
그리고 더 많은 것…
제품 상세 정보:
결제 및 배송 조건:
|
| 강조하다: | LED PCBA,주문 PCB 회의 |
||
|---|---|---|---|

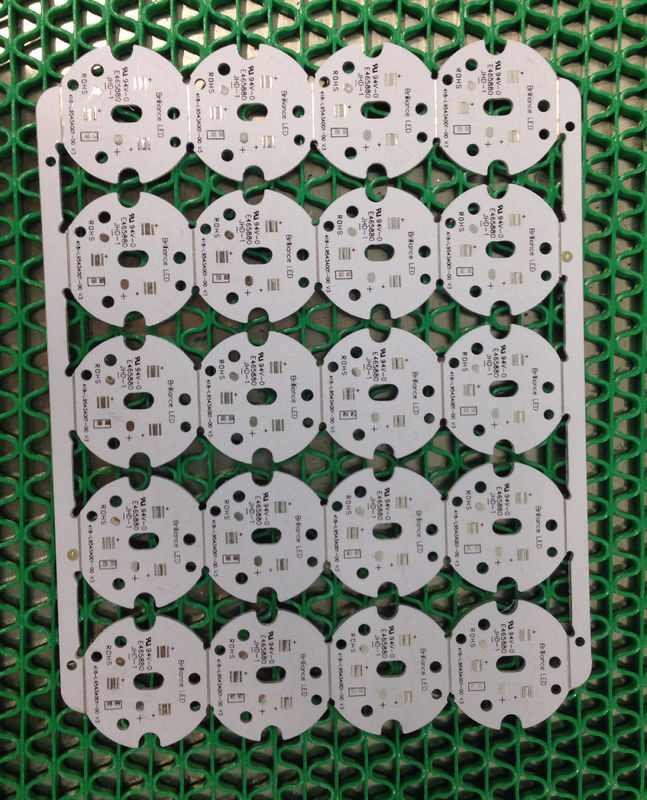

직업적인 PCB 널 제작, LED 전구를 위한 가동 가능한 인쇄 회로 기판
| 원래 장소: |
광동, 중국 (본토)
|
유명 상표: |
semshine
|
모델 번호: |
SPCB-700 알루미늄 pcb
|
| 기본 물자: |
알루미늄
|
구리 간격: |
1개 oz
|
널 간격: |
2.0mm
|
| Min. 구멍 크기: |
0.3mm
|
Min. 선 폭: |
0.15mm
|
Min. 행간: |
0.15mm
|
| 지상 끝마무리: |
HASL
|
sloder 가면: |
백색
|
널 간격 포용력: |
+/- 10%
|
| V 커트 각: |
25° 30° 45° 60°
|
Twist&Wrap: |
≤ 0.5%
|
파일: |
Protel 99se P-CAD Autocad Cam350
|
| 안 패킹: |
진공 패킹, 알루미늄 pcb를 위한 비닐 봉투
|
외부 패킹: |
알루미늄 pcb를 위한 표준 판지 패킹
|
서비스: |
PCB와 PCBA
|
| 층: |
편드는 골라내십시오
|
실크 가면: |
balck
|
| 포장 세부사항: | 안 패킹: 진공 패킹, 알루미늄 pcb 외부 패킹을 위한 비닐 봉투: 알루미늄 pcb를 위한 표준 판지 패킹 |
| 납품 세부사항: | 6-15 일 |
Semshine에 환영
- 전자공학 제조 알루미늄 pcb의 알루미늄 pcb 널, 백색 땜납 가면 잉크를 가진 LED를 위한 알루미늄 pcb
-, PCB 생산 구매하는, 분대에서 1개의 정지 PCBA 서비스, 시험해 집합
- PCB 디자인 & 회의
- Prototyping를 제공하십시오
- SMT&PCBA 원스톱 근원
- 빠르 회전 생성
PCB 제조의 명세
| 1 | 묘사 | PCB 명세 |
| 2 | 물자 | FR-4/HTG150-180 FR 4/CEM 1/CEM 3/Aluminum |
| 3 | 층 | 1-20 |
| 4 | 널 간격 | 0.2mm- 4.0mm |
| 5 | 널 간격 포용력 | +/- 10% |
| 6 | 구리 간격 | 17.5um-175um (0.5oz-5oz) |
| 7 | 최소한도 자취 폭 | 0.15mm |
| 8 | 최소한도 공간 폭 | 0.15mm |
| 9 | 최소한도 훈련 Dia | 0.2mm |
| 10 | PTH 구리 간격 | 0.4-2mil (10-50um) |
| 11 | 에칭의 포용력 | ±1mil (±25um) |
| 12 | V 커트 각 | 25°, 30°, 45°, 60° |
| 13 | 선의 진주 힘 | ≥ 6lb/in (≥ 107g/mm) |
| 14 | 임피던스 통제와 포용력 | 50Ω±10% |
| 15 | Twist&Wrap | ≤ 0.5% |
| 16 | Soldermask | , 녹색, 빨간, 파란, 백색, 황색 까만 |
| 17 | 지상 끝/도금 | HASL/무연 HASL/OSP/Gold 도금/침수 Gold/ENIG |
| 18 | 증명서 | ROSH. ISO9001의 UL 증명서 |
| 19 | 파일 | Protel 99se/P-CAD/Autocad/Cam350 |
| 20 | 안 패킹 | 진공 패킹, 비닐 봉투 |
| 21 | 외부 패킹 | 표준 판지 패킹 |
Pcb 회의를 위한 상세한 기간
| 1 | 양 | Prototype&Low 양 PCB 회의, 1명의 보드에게서 250에, 특기를 위해 입니다, 그러나 우리는 1000년까지 순서를 취급해서 좋습니다 |
| 2 | 회의의 유형 | SMT와를 통하여 구멍 |
| 3 | 땜납 유형 | 수용성 땜납 풀, 납을 첨가하고는 무연 |
| 4 | 분대 | 아래로 수동태 0201 크기에 BGA와 VFBGA 무연 칩 Carries/CSP 이중 면 SMT 회의 08 밀에 정밀한 피치 BGA 수선과 Reball 부분 제거와 보충 동일한 일 서비스 |
| 5 | 베어 보드 크기 | 가장 작은: 0.25x0.25 인치 가장 큰: 20x20 인치 |
| 6 | 파일 형식 | 부품표 Gerber 파일 후비는 물건 N 장소 파일 (XYRS) |
| 7 | 서비스의 유형 | 교도관, 부분적인 교도관 또는 위탁화물 |
| 8 | 구성요소 포장 | 테이프를 자르십시오 관 권선 느슨한 부속 |
| 9 | 시간을 도십시오 | 15 일 서비스에 동일한 일 서비스 |
| 10 | 시험 | 나는 조사 시험 엑스레이 검사 AOI 시험 |
PCB 또는 PCB 회의 파일 요구
1. 벌거벗은 PCB 널의 Gerber 파일
2. 집합을 위한 BOM (부품표)
어떠한 수락가능한 분대 대용암호라도 있는 경우에 리드타임을 누전하기 위하여는, 친절하게 저희를 조언하십시오.
3. 테스트 가이드 & 시험 정착물 필요하다면
4. 프로그램 파일 & 프로그래밍 도구 필요하다면
5. 개략도 필요하다면
리드타임
견본: 3-4 일
대량 생산: 7-15 일 (양에 달려 있으십시오)
지불 기간
T/T, 서부 동맹
구입 끝
a. 당신이 우리의 PCB를 구매하고 싶은 경우에, 당신은 형식적인 Gerber 파일 또는 *.pcb 파일 또는 그런 것 같 제공해야 합니다.
b. 당신이 대량에 의하여 구매하고 싶은 경우에, Mr.Hank를 물으십시오.
c. 당신이 PCBA를 구매하고 싶은 경우에, 당신은 Gerber 파일, *.pcb 파일, BOM 명부 등등을 제공해야 합니다.
D. 당신이 당신을 위한 어떤 exsited PCB 널을 재생하고 싶은 경우에, 당신이 우리의 견적 인용으로 만족되는 경우에 첫째로 아주 명확한 그림, 그래서 저희에게 진짜를 보내기 위하여 우리에게 제공하는 것은 당신을 위해 그것을 복제할 수 있습니다.
e. 위의 아무도가 당신을 도울 수 있지 않는 경우에, Skype, QQ 또는 전자 우편에 의하여 저희에게 직접 연락하십시오. 우리는 당신이 질문하는 질문에 응답하게 아주 기쁩니다, 당신의 만족입니다 우리의 최종 목적지.
JHD PCB는 가까운 장래에 있는 당신의 믿을 수 있는 협동자이고 싶으면!
담당자: Miss. aaa
전화 번호: 86 755 8546321
팩스: 86-10-66557788-2345
