소개:
PCB의 기본, 1개의 측에 집중된 분대에, 철사의 상대방 집중됩니다 집중하십시오. 철사가 PCB의 1개의 측, 그래서 나타나기 때문에 이 종류에서만 단 하나 편들어진 PCB에게 불립니다.
단 하나 위원회 배선표는 식각 후에 저항을 용접하는 것을 막도록 표에 인쇄된 저항 대리인에, 주어지고 인쇄된 구리 표면에서 네트워크 인쇄에를 가진 우선권을, i.e, 그 때 구멍을 뚫어서 부속을 완료하는 방법을 가공해서 구멍과 외관을 인도하십시오. 더하여, 소량의 다양한 제품의 부분은, 사진 방법의 본을 형성하는 감광성 저항 대리인을 이용하고 있습니다.
130 C에서 C. 230명의 Single 편들어진 널에게 조작 온도 범위는 (OSP), 침수는, 주석 및 납을 첨가하는 무연 열기 땜납 수준 모두 (HASL)와 함께 금 유기 지상 protectant 도금을 포함하여 지상 끝에 유효합니다.
물자:
서류상 페놀 구리 종이에 의하여 박판으로 만들어진 널, 에폭시 수지 구리에 의하여 박판으로 만들어진 격판덮개에 있는 단 하나 편들어진 PCB 기본 물자는 우선권을에게 주어집니다.
구조:
첫째로, 요구되는 회로 식각될, 구리 포일 대응 패드를 드러내기 위하여 교련될 보호 피막을 얻기 위하여, 등등 과정. 방법을 2를 결합하기 위하여 청소하고 그 후에 구르기 후에. 다음 패드 부분에 의하여 드러내는 금 도금 또는 주석 보호.
생산 과정:
단 하나 구리 입히는 격판덮개 - 비우기 - 광화학적인 방법/스크린 인쇄 재촬상) - 부식을 인쇄되 제거하십시오 - 청소, 건조한 - 구멍 기계로 가공 - 모양 - 드라이 클리닝 - 인쇄 저항 용접 코팅 - 치료 - 인쇄 표 상징 - 치료 - 드라이 클리닝 건조 - 전 입히는 유출 - 완제품
신청
단 하나 편들어진 PCB 라디오에 있는 최대 사용, 난방 기계, 저온 저장, 세탁기 및 다른 전기 제품 제품, 뿐 아니라 인쇄 기계, 자동 판매기, LED 점화, 상업적인 기계 회로와 같은 전자 부품
제품 상세 정보:
결제 및 배송 조건:
|
| 하이 라이트: | SMD LED PCB 널,지도된 가벼운 pcb 널,LED는 기판 |
||
|---|---|---|---|

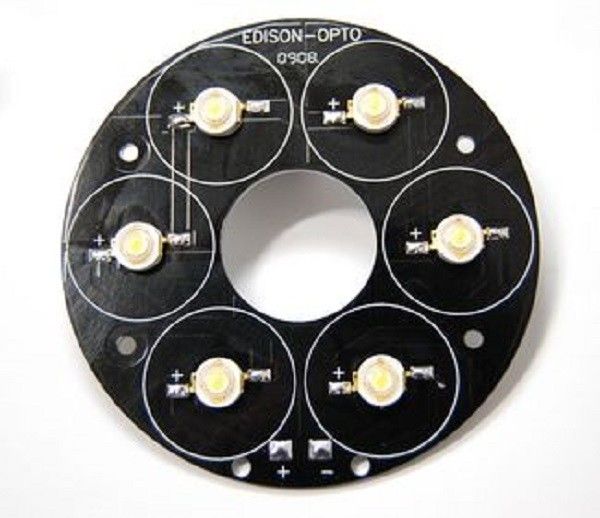

편들어진 PCB의 지도한 회로판 smd에 의하여 지도된 pcb 널을 골라내십시오
PCB 공급자로, 우리는 당신이 저희에 던질 수 있는 아무 유형나 ofPCB Fabricationchallenge를 위한 다양한 기능이 있습니다.
PCB 회사로, 우리는 전세계 기업의 수천을 간단한 가득 차있는 시제품 인쇄 회로 기판을 제공하는 13 년의 경험 이상 가지고 있습니다. 우리는 5천개까지 가득 차있는 productionprintedcircuit boardswithout NRE 최소한 또는 계약을 제조해서 좋습니다.
이것은 융통성 더를 당신의 회사 및 당신의 PCB 제작 명세를 선택권을 제공합니다.
세부사항:
1) 12 시간에서를 가진 빠른 PCB, 24 시간 및 48 시간은 유효합니다.
2) PCB를 위한 MOQ 없음 및 PCBA 및 FPC
3) 널은입니다 UL (E465880)에 고분고분한 RoHS
4) 이상 10 년의 일 경험을 가진 엔지니어는 당신에게 직업적인 제안을 제안할 수 있습니다
5) 30000의 sqm/달의 공장 생산 기능
6) 질 검사 기준: IPC-6012 종류 II
7) 기본 물자: FR4, 안녕 TG FR4의 알루미늄, 고주파 (Rogers, Taconic, F4B, 아를롱 등등), PI의 애완 동물
우리의 이점:
PCB & PCBA에 당신의 제일 근원
1) 각 널은 IPC 종류에 II 또는 고수준입니다
2) 모든 널은 ISO-9001에 의하여 증명된 기능에서 찬성되고 만들어진 UL입니다
3) 시험되는 100% (비행 조사 또는 E 시험)
4) PCB는 추가비 없이 규칙 체크를 디자인합니다
5) 임피던스 통제 시험
6) 자유로운 panelizing
7) 협동자를 위한 특가/서비스 포장
8)직업적인 기술설계 지원. 우리는 고객과 널이 고분고분한 기준이다는 것을 지키기 위하여 바싹 일합니다.
9) 제 시간에 맞춰 납품
10) 최소한도/최대 순서 없음
11) 세계적인 선박
왜 저희를 선택하십시오지:
> 저가 PCB의 당신은 당신의 시제품 생산에 돈을 저축할 수 있습니다.
> 빠른 PCB 시제품, PCB 널은 당신의 문 단지 8-10 일만 도착합니다.
> 시제품 PCB의 요구된 소량, 1pcs는 좋습니다!
> 책임을 한 번만 도구로 만들기, 반복 순서 PCB 제조에 공헌하는.
> 빠른 회전 PCB는, 어쩌면 상세하고 정확한 인용에 단지 1 시간만 얻습니다.
> 최소한도와 최대에 모든 비용을 우리의 고객의 이득 지키십시오!
Apollopcb PCB 제조 기능의 명부는 아래에 있습니다.
우리는 Gerber 274X 파일 형식에 있는 PCB 파일을 받아들입니다. 모든 PCB 파일은 zip 체재에서 보내져야 하고 README 파일을 보내는 것은 추천됩니다.
층 조사
0-28 층
물자
FR4 (TG – 135C, 145C, 170C)
Rogers Ultralam 2000년
Rogers RO4350
Rogers RO4003
Polyimide
테플론
까만 FR4
아를롱 AR350
Getek 구리 입히는 열 기질
잡종 (Rogers와 FR4) BT는 에폭시 수지로 접착합니다
Nelco 4013
보강재
열 세트 및 PSA는 알루미늄의 기초를 두었습니다
FR4
스테인리스
Polymide
마지막 간격
2개의 층 – 분 .005" 최대 .250개의 14개의 층 – 분 .054" 최대 .250"
4개의 층 – 분 .015" 최대 .250개의 16개의 층 – 분 .062" 최대 .250"
6개의 층 – 분 .025" 최대 .250개의 18개의 층 – 분 .093" 최대 .250"
8개의 층 – 분 .031" 최대 .250개의 20개의 층 – 분 .125" 최대 .250"
10개의 층 – 분 .040" 최대 .250개의 22개의 층 – 분 .125" 최대 .250"
12개의 층 – 분 .047" 최대 .250개의 24개의 층 – 분 .125" 최대 .250"
중핵 간격
분 .0025"
최대 널 크기
2개의 층 18" x 28" Mulitlayer 16" x 26"
끝 도금
HASL – 납을 첨가하는 땜납 주석/니켈
HASL – 무연 땜납
Electroless 연약한 금
철사 묶을 수 있는 연약한 금
니켈 저속한 금
Electroless 니켈
침수 금
OSP
니켈 /Hard 전해질 금 및 선택적인 금
침수 은
침수 주석
탄소 잉크
ENIG
완성되는 구리 – 외부 층
1oz Cu – 분 .004" 자취/공간 4oz Cu – 분 .010" 자취/공간
2oz Cu – 분 .005" 자취 공간 5oz Cu – 분 .012" 자취/공간
3oz Cu – 분 .008" 자취/공간
완성되는 구리 – 안 층
.5oz Cu – 분 .004" 자취/공간 3oz Cu – 분 .010" 자취/공간
1oz Cu – 분 .005" 자취/공간 4oz Cu – 분 .012" 자취/공간
2oz Cu – 분 .006" 자취/공간
안 층 정리
분 .008"
최소한도 완성되는 구멍 크기
마지막 간격 <>마지막 간격 .093" – .010" 구멍 마지막 간격 .200" – .018" 구멍
마지막 간격 .125" – .012" 구멍 마지막 간격 .250" – .020" 구멍
금 손가락
1개에서 4개의 가장자리
Soldermask 유형
IPC-SM-840 당
LPI Soldermask
Peelable Soldermask
Soldermask 색깔
녹색/녹색 광택이 없는 백색
까만/검정 광택이 없는 명확한
파란 정상과 바닥 혼합
빨강 하나 또는 양측 혼합
실크스크린 유형
열 치료 에폭시 잉크 LPI 잉크
실크스크린 색깔
백색 검정
노란 정상과 바닥 혼합
빨강 하나 또는 양측 혼합
파란
CNC 기능
가장자리에 의하여 도금되는 Counterbores에 득점 가장자리
건너뜀 득점 – .250" 간격 맷돌로 갈기
30 60도 점수 각 장님과 매장된 Vias
30에서 100개도 구멍 파는 송곳에 의하여 통제되는 Z 축선 노선
15에서 45도 금 손가락 베벨 성모양 배럴
상쇄된 Counterbores는 또는 경사지기 중단했습니다
도금된 구멍 파는 송곳
다른 서비스
도금된 구멍에 의하여 지정되는 유전체
Vias Tented 통제되는 임피던스
Soldermask는 모자 (Soldermask)를 통해 폐쇄했습니다 Vias를
전도성 채워진 Vias
질과 테스트
IPC 종류 III 계속성 저항 – 10에서 20 옴에 검열하십시오
IPC-356D 고립 저항 – 2개에서 30 Megaohms 당 명부 시험을 그물로 잡으십시오
시험 전압 – 피치 100개에서 250 볼트 최소한 SMT 0.5 mm
포용력
PTH 구멍 크기 – +/- .002" 뒤에 정면 – +/- .002"
NPTH 구멍 크기 – +/- .001" Soldermask – +/- .002"
장식새김 구멍 – +/- .001" 패드에 구멍 – +/- .005"
편들어진 PCB의 지도한 회로판 smd에 의하여 지도된 pcb 널을 골라내십시오
