더블 양면 기판

  • 높은 정밀도 더블 양면 기판 공급 업체
  • 높은 정밀도 더블 양면 기판 공급 업체





소개


두 배 편들어진 회로판 방법에는 이중 면 구리인, 이중 면 구리가 있고, 금속을 입힌 구멍 및 구리는 안쪽으로 구멍입니다

양측에는 두 배 배선 널이, 그러나 양측에 철사를 이용하기 위하여 있습니다. 양측은 적합한 전기 연결을 가진 방에 있어야 합니다. 이 회로 사이 "교량"는 vias를 불렀습니다. PCB에 있는 구멍, 양측에 지휘자에 연결될 수 있는 구멍으로 채워지거나 입힌 금속을 인도하십시오. 단 하나 위원회, 어려움 (구멍의 상대방에 돌릴 수 있습니다), 그것 때문에 비틀거리기 단 하나 위원회 배선을 해결하기 두 배 위원회 보다는 큰 두번 이중 위원회 지역이 단 하나 위원회 회로 보다는 더 복잡한에 있는 사용을 위해 더 적당하기 때문에.





이점


싱글-보드와 비교하는: 노동집약 배선, 단락 회선 길이, 더 작은 간단한 편리한, 타전.





두 배 회로판 디자인 단계



     1. 회로 개략도를 준비하십시오

     2. 새 파일 및 적재한 PCB 구성요소 포장 도서관을 창조하십시오

     3의 계획국

     네트워크 테이블 및 분대로 4,

     5의 자동 배치 분대

     6의 배치 조정

     7의 네트워크 조밀도 분석

     8, 놓이는 규칙 타전

     9의 자동적인 여정

     10는, 수동으로 배선을 조정합니다

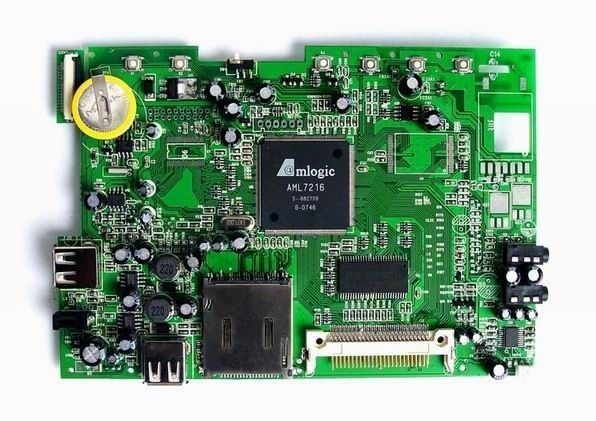

어미판, 인쇄 회로 기판 집합을 위한 편들어진 pcb 널을 두배로 하십시오

Double sided pcb board for motherboard , printed circuit board assembly
Double sided pcb board for motherboard , printed circuit board assembly

큰 이미지 :  어미판, 인쇄 회로 기판 집합을 위한 편들어진 pcb 널을 두배로 하십시오

제품 상세 정보:

원래 장소: 중국
브랜드 이름: Pacific PCB
인증: UL,SONY GP,TSO9001:2000,ISO14000,TS16949,QC080000,OHSAS 18001,
모델 번호: 태평양 001
기본 재료: FR-4
구리 간격: 1oz
널 간격: 1.2 m m
지상 끝마무리: HASL

결제 및 배송 조건:

최소 주문 수량: 1PC
가격: Negociation
포장 세부 사항: 진공 포장
배달 시간: 5-7 일
지불 조건: T/T의 신용 카드는, paypal 예금을 지시합니다
공급 능력: 1,000,000 평방 피트/달
상세 제품 설명



어미판, 인쇄 회로 기판 집합을 위한 편들어진 pcb 널을 두배로 하십시오



명세



1.Double 측 pcb 널
2.HASL 표면 끝마무리
3.short 배달 시간
4.small 순서는 vailabe입니다
5.OEM는 제공됩니다

저에게서 인용을 얻는 방법?
저를 당신에게 인용을 하는 가능하게 하기 위하여는, 정보의 밑에 저에게 제공하십시오.

1. PCB 파일
전자 우편 (sales@pcb-pacific.com)에 의하여 저에게 gerber 파일, .pcb 또는 .pcbdoc 파일에 있는 당신의 PCB 파일을 보내십시오.

2. 유효한 PCB 기본 물자:
FR4 1.6mm, FR4 1.2mm, FR4 1.0mm, FR4 0.8mm의 알루미늄 1.6mm

3. 유효한 구리 간격:
0.5oz, 1oz, 2oz, 3oz, 4oz

4. 지상 처리
   니켈, 무연 HASL, OSP에 침수 금

5. 투영하는 땜납 가면과 정상을 위한 유효한 색깔 (구성요소 전설)
   , 녹색, 파란, 까만 빨간, 백색

PCB를 위한 일반적인 명세의 1개의 보기는 아래에로 입니다:
FR4 1.6mm, ROHS, 1/1oz의 니켈, 녹색 땜납 가면, 백색 최고 오바레이에 침수 금


리드타임:
소량 시제품을 위해, 저희를 위한 대략 3~4 상품을 밖으로 발송하기 위하여 일이 소요됩니다.
약간 단단한 PCB와 배치 생산을 위해, 선적을 위한 대략 7 일이 소요됩니다.
PCB 집합을 위해, 선적을 위한 대략 10 일이 소요됩니다.


저희에게 연락하십시오:

관심사 또는 질문은, 전자 우편에 의하여 저에게 연락하게 자유롭게 느낍니다.
당신의 전자 우편의 무엇이든은 당신의 메시지에, 나 기대하고 있습니다 똑똑히 읽힐 것입니다.






•  HDI 인쇄 회로 기판
평화로운 PCB는 소량 및 다양한 PCB 시제품을 일으키기를 전문화된 주요한 생산 회사입니다. 우리는 품질 보증을 위한 기준에 시장시간에 빨리 처리합니다.

• 일반적인 제조 기능

종류묘사기능
파일 형식선호되는 Gerber 파일274-X, 274-D, DPF, ODB++
교련 파일공구 크기가 x & Y 협조, 포함된 상태에서
크기최대. 완성되는 차원580mm x 800mm – 단 하나 이중 면
550mm x 800mm – 다중층
널 간격표준1.6mm ±10%
사소.단 하나 이중 면: 0.2mm ±0.1mm
4 층: 0.4mm ±0.1mm
6 층: 0.6mm ±0.1mm
8 층: 1.0mm ±0.1mm
10 층: 1.0mm ±0.12mm
12 층: 1.2mm ±0.12mm
32 층: 4.0mm ±0.4mm 이상에
최대.6.3mm ±10%
활과 강선전도< 7="">
구리외부 Cu 무게1oz ~ 10oz
무게안 Cu 인간1/3oz ~ 6oz
박층으로 이루어지는 물자FR4 (높은 TG, 할로겐 자유로운), FR5, ISOLA (FR408,370HR), 테플론, POLYIMIDE, ROGERS (RO4003, RO4350, RO4450), 알루미늄 격판덮개 (단 하나, 이중 면)
FR4 간격1.6mm
높은 TG FR4 (170 deg C)1.6mm
널 절단최대. 층의 수32
안 층을 위한 사소 간격 (Cu 간격은 제외됩니다)0.07mm
교련사소 크기0.1mm
최대. 크기6.0mm
교련 탈선±0.002" (0.050mm)
PTH 구멍 포용력±0.003" (0.075mm)
NPTH 구멍 포용력±0.002" (0.050mm)
구멍 파는 송곳의 각80°, 90°, 100°, 120°
도금사소 구멍 크기0.0008"
종횡비20
식각자취 폭 포용력±20%
Min. 자취 폭/공간 (1oz 1/3oz에서 출발 완성되는 Cu 무게)0.003"/0.003" (0.08mm)
Min. 자취 폭/공간 (1oz 1/2oz에서 출발 완성되는 Cu 무게)0.004"/0.004" (0.1mm)
Min. 자취 폭/공간 (2oz 완성되는 Cu 무게)0.005"/0.005" (0.127mm)
Min. 자취 폭/공간 (3oz 완성되는 Cu 무게)0.008"/0.008" (0.2mm)
Min. 자취 폭/공간 (4oz 완성되는 Cu 무게)0.012"/0.012" (0.3mm)
안 층훈련에서 안 본에 사소 공간0.1mm
고리 모양 반지에서 안 본에 사소 공간0.1mm
층에 층 등록±0.003" (0.08mm)
땜납 가면색깔녹색, 밝은 초록색, 광택이 없는 녹색, 백색, 극단적인 백색, 검정, 광택이 없는 검정, 암갈색, 황색, 빨강, 투명한 파랑
사소 땜납 가면 정리0.003"
간격0.0004"
실크스크린색깔, 백색, 까만, 노란, 빨간, 녹색 파란
Min. 자취 폭0.005"
사소 크기0.028"/0.028"
전기 시험AOI Y
나는 조사 검사자Y
통제되는 임피던스포용력±10%
임피던스 검사자Tektronix TDS8200
수송끝 선반 시험±0.15mm (0.006")
CNC 포용력±0.15mm (0.006")
V 커트 깊이±0.1mm (0.004")
V 커트 각 탈선±0.1mm (0.004")
반 구멍Y
지상 끝HASL의 HASL Pb는 해방합니다, 침수 금, 침수는, 침수 주석, O.S.P (Entek), S/G 도금, ENEPIG의 G/F 도금, 탄소는…
눈 먼 매장된 Vias3+N+3Y
수지, 구멍 채우는 잉크, PTHY
다른 사람UL Cert.Y
ISO Cert.ISO9001/ISO14001/RoHS

평화로운 PCB의 투명한 공장은 우리의 고객이 PCB 생산의 매혹적인 과정을 목격하는 것을 허용합니다!
