제품 상세 정보:
결제 및 배송 조건:
|
| 유형: | 오프라인으로 | 출력 전력 요인: | 0.8 |
|---|---|---|---|
| 위상: | 단상 | 제한 없음: | 하중 초과/현재/전압, 단락 etc. |
| 디스플레이: | 디지털 방식으로 LCD 디스플레이 | H.S. 부호: | 8504402000 |
| 강조하다: | 온라인으로 공급자를 올립니다,온라인으로 전력 공급을 올립니다 |
||

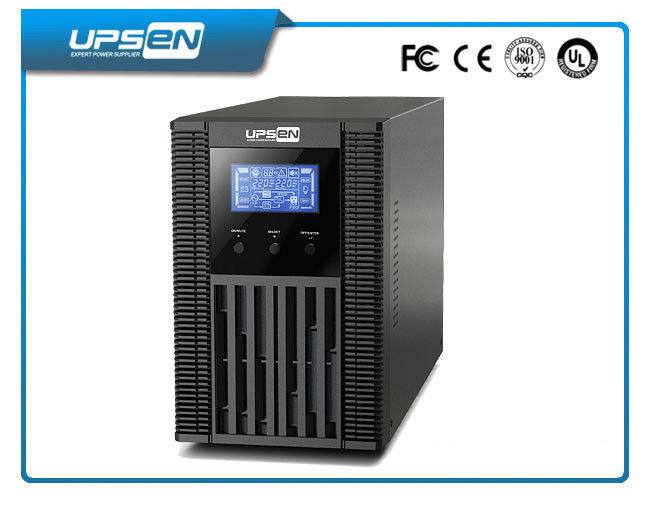

6개의 IEC 출구를 가진 두 배 변환 고주파 온라인 UPS 1000Va/800W를 조정하십시오
주요 특징
• Ture 온라인과 두 배 변환 기술
• 1000Va UPS 건전지 12V 9Ah의 붙박이 2pcs
• 순수한 사인 파동 산출 파형
• 소형 처리기 통제는 신뢰도를 낙관합니다
• 입력 파워 요인 개정
• 출력 전력 요인 0.8
• 넓은 입력 전압 (110의 볼트 – V) 300
• 유효한 변환기 형태
• 에너지 절약을 위한 ECO 형태
• 양립한 발전기
• 장기간 모형을 위한 6A에 충전기 수용량 확장
• 똑똑한 SNMP는 USB 또는 RS-232를 함께 잘 사용합니다
• 포괄적인 전시는 UPS 상태의 쉬운 감시 그리고 접근을 허용합니다
신청:
컴퓨터, PC, 서버, 자료 방, 통신, 커뮤니케이션, 소통량, 은행 체계, ATM
세무소, 학교 etc.
기술 명세
| 녹색 별 온라인 UPS 선택 가이드 | ||||
| 모형 | G1K (l) | G2K (l) | G3K (l) | |
| 단계 | 지상을 가진 단일 위상 | |||
| 수용량 | 1000년 VA/800 W | 2000년 VA/1600년 W | 3000 VA/2400 W | |
| 입력 | ||||
| 명목상 전압 | 100/110/115/120/127VAC 또는 200/208/220/230/240VAC | |||
| 입력 전압 범위 | 55-145 VAC 또는 110-300 VAC | |||
| 주파수 영역 | 40Hz ~ 70 Hz | |||
| 동력 인자 | ≧ 0.99 @ 명목상 전압 (100% 짐) | |||
| 산출 | ||||
| 산출 전압 | 100/110/115/120/127VAC 또는 200/208/220/230/240VAC | |||
| 전압 규칙 | ± 1% | |||
| 주파수 영역 (동기화된 범위) | 47~ 53 Hz 또는 57 ~ 63 Hz | |||
| 주파수 영역 (Batt. 형태) | 50 Hz 또는 60Hz ± 0.1 Hz | |||
| 현재 도가머리 비율 | 3:1 | |||
| 고조파 왜곡 | ≦ 3 % THD (선형 짐); ≦ 6 % THD (비선형 짐) | |||
| 전송 시간 | AC에 DC | 0 | ||
| 우회할 것이다 변환장치 | (전형) 4 Ms | |||
| 파형 (Batt. 형태) | 순수한 Sinewave | |||
| 효율성 | ||||
| AC 형태에 | 88% | 89% | 90% | |
| 건전지 형태에 | 83% | 87% | 88% | |
| 건전지 | ||||
| 표준 모형 | 건전지 유형 | 12의 볼트/9 아아 | 12 볼트/7AH | 12의 볼트/7 아아 |
| 수 | 2 | 6 | 6 | |
| 전형적인 재충전 시간 | 4 시간은 90% 수용량에 재기합니다 | |||
| 최대 위탁 현재 (.) | 1.0 A | |||
| 위탁 전압 | 27.4VDC ± 1% | 82.1 VDC ±1% | 82.1 VDC ±1% | |
| 장기간 Model* | 건전지 유형 | 외부 건전지의 수용량에 따라서 | ||
| 수 | 3 | 6 | 8 | |
| 최대 위탁 현재 (.) | 1.0A/2.0A/4.0A/6.0 A | |||
| 위탁 전압 | 41.0VDC ± 1% | 82.1 VDC ±1% | 109.4VDC ±1% | |
| 지시자 | ||||
| LCD |
짐 수준, 건전지 수준, AC 형태, 건전지 형태, 우회 형태 및 결함 지시자 |
|||
| 경보 | ||||
| 건전지 형태 | 매 4 초를 소리가 나기 | |||
| 낮은 건전지 | 각 초를 소리가 나기 | |||
| 하중 초과 | 각 초를 두번 소리가 나기 | |||
| 결함 | 지속적으로 소리가 나기 | |||
| 육체 | ||||
| 표준 모형 | 차원, D x W x H (mm) | 397 X 145 X 220 | 419X190X318 | |
| 순중량 (킬로그램) | 13 | 26 | 28 | |
| 장기간 Model* | 차원, D x W x H (mm) | 282 x 145 x 220 | 397 X 145 X 220 | |
| 순중량 (킬로그램) | 4.6 | 6.8 | 7.4 | |
| 환경 | ||||
| 습도 | RH 20-90 % @ 0 - (불응식) 40°C | |||
| 잡음 레벨 | 50dBA 보다는 더 적은 @ 1 미터 | |||
| 관리 | ||||
| 똑똑한 RS-232/USB | 지원 Windows2000/2003/XP/Vista/2008/7/8, 리눅스, 유닉스 및 MAC | |||
| 선택적인 SNMP | SNMP 매니저와 웹 브라우저에서 힘 관리 | |||
* 장기간 모형은 200/208/220/230/240VAC 체계에서서만 유효합니다.
경쟁 이점:
1: 온라인 UPS를 위한 3 년의 보장, 그리고 1% 자유로운 UPS 또는 2% 자유로운 PCB 널
3: 좋은 판매 후 서비스, 우리는 충분히 우리 측에 기인한 어떤 결함든지를 책임질 것입니다
4: 힘 분야에 있는 전문적 경험 10 년 이상
5: 판매 전후에 직업적인 기술지원
6: 어떤 고객의 스페셜 요구를 만족시키는 적시 응답, 빠른 배달 시간 및 가동 가능한 가동.
7: 자유로운 OEM & ODM 서비스
8: 경쟁가격, 질 및 성숙한 제품
