소개
두 배 편들어진 회로판 방법에는 이중 면 구리인, 이중 면 구리가 있고, 금속을 입힌 구멍 및 구리는 안쪽으로 구멍입니다
양측에는 두 배 배선 널이, 그러나 양측에 철사를 이용하기 위하여 있습니다. 양측은 적합한 전기 연결을 가진 방에 있어야 합니다. 이 회로 사이 "교량"는 vias를 불렀습니다. PCB에 있는 구멍, 양측에 지휘자에 연결될 수 있는 구멍으로 채워지거나 입힌 금속을 인도하십시오. 단 하나 위원회, 어려움 (구멍의 상대방에 돌릴 수 있습니다), 그것 때문에 비틀거리기 단 하나 위원회 배선을 해결하기 두 배 위원회 보다는 큰 두번 이중 위원회 지역이 단 하나 위원회 회로 보다는 더 복잡한에 있는 사용을 위해 더 적당하기 때문에.
이점
싱글-보드와 비교하는: 노동집약 배선, 단락 회선 길이, 더 작은 간단한 편리한, 타전.
두 배 회로판 디자인 단계
1. 회로 개략도를 준비하십시오
2. 새 파일 및 적재한 PCB 구성요소 포장 도서관을 창조하십시오
3의 계획국
네트워크 테이블 및 분대로 4,
5의 자동 배치 분대
6의 배치 조정
7의 네트워크 조밀도 분석
8, 놓이는 규칙 타전
9의 자동적인 여정
10는, 수동으로 배선을 조정합니다
제품 상세 정보:
결제 및 배송 조건:
|
제품 이름: | Picoflex 연결관 | 시리즈: | pcb 보드 커넥터 |
---|---|---|---|
모델 번호: | 1273의 시리즈 | 설명: | 연결관에 있는 1.27mm 피치 (.050") 널 |
본래 제조자: | SWB 연결관 Co., 주식 회사 | 응용 프로그램: | 가정용품/자동 장비 |
강조하다: | 인쇄 회로 기판 연결관,PCB 널 연결 |

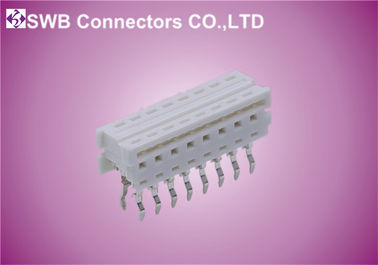

Picoflex PCB 널 연결관, 연결관 1.27mm 피치에 있는 남성 IDC 널
명세:
제품 이름 |
Picoflex 연결관 |
제품 시리즈 |
PCB 널 연결관 |
SWB 부품 번호 |
1273HID-2*XX-PTSN |
성 |
남성 |
피치 |
1.27mm |
줄의 아니 |
2 |
접촉의 아니 |
04~26 |
오리엔테이션 |
똑바로 |
접촉 물자 |
인광체 청동/고급장교 |
접촉 도금 |
금 섬광 |
소성 물질 |
PBT UL 94V-0 |
플라스틱 색깔 |
자연 |
현재 등급 |
1.2A AC/DC |
전압 등급 |
250V AC/DC |
OperatingTemp. 범위 |
-40℃~+105℃ |
접촉 저항 |
최대 10mΩ |
절연 저항 |
1000MΩ 분 |
저항 전압 |
1000V AC/minute |
철사 범위 |
AWG#28 |
경쟁 이점:
