소개
두 배 편들어진 회로판 방법에는 이중 면 구리인, 이중 면 구리가 있고, 금속을 입힌 구멍 및 구리는 안쪽으로 구멍입니다
양측에는 두 배 배선 널이, 그러나 양측에 철사를 이용하기 위하여 있습니다. 양측은 적합한 전기 연결을 가진 방에 있어야 합니다. 이 회로 사이 "교량"는 vias를 불렀습니다. PCB에 있는 구멍, 양측에 지휘자에 연결될 수 있는 구멍으로 채워지거나 입힌 금속을 인도하십시오. 단 하나 위원회, 어려움 (구멍의 상대방에 돌릴 수 있습니다), 그것 때문에 비틀거리기 단 하나 위원회 배선을 해결하기 두 배 위원회 보다는 큰 두번 이중 위원회 지역이 단 하나 위원회 회로 보다는 더 복잡한에 있는 사용을 위해 더 적당하기 때문에.
이점
싱글-보드와 비교하는: 노동집약 배선, 단락 회선 길이, 더 작은 간단한 편리한, 타전.
두 배 회로판 디자인 단계
1. 회로 개략도를 준비하십시오
2. 새 파일 및 적재한 PCB 구성요소 포장 도서관을 창조하십시오
3의 계획국
네트워크 테이블 및 분대로 4,
5의 자동 배치 분대
6의 배치 조정
7의 네트워크 조밀도 분석
8, 놓이는 규칙 타전
9의 자동적인 여정
10는, 수동으로 배선을 조정합니다
제품 상세 정보:
결제 및 배송 조건:
|
| 두께: | 0.6-3.0mm | 블레이드 마테리아: | SKH11 HSS |
|---|---|---|---|
| 속도: | 300~500mm/s | 전압: | 220V/50HZ,25W |
| 기계의 사이즈: | 1200mm*506mm*333mm(L*W*H) | 작동 온도: | 10-35 deg |
| 강조하다: | 레이저 PCB Depaneling,v 득점 기계 |
||

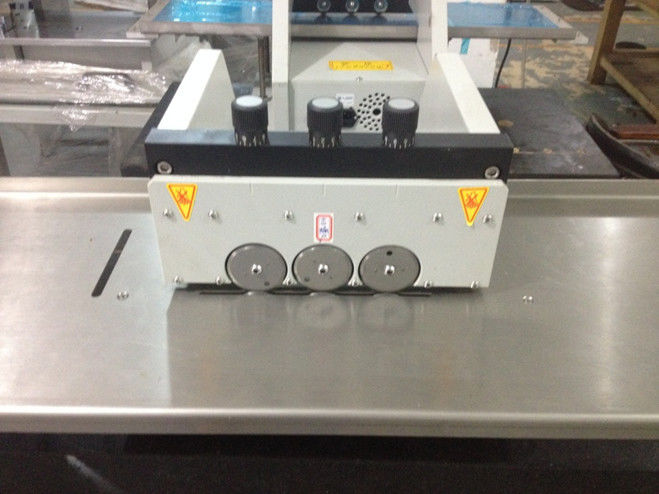

세 Ｖ 그루브 커팅 머신 PCB 디파넬링 장비 두께 (모델 0.6mm-3.0mm명 :YSVC-3S)
특징
1. 유일한 가공 방법으로, 회로판은 6 블레이드로 감소합니다 . 그것은 한 상부와 낮은 블레이드로 구성된 그룹이고, 또한 절단 유닛입니다. 비, Ｃ, 3개 그룹이 있습니다. 전체 절단 과정은 그리고 나서 40% 위원회를 줄인 A그룹 블레이드에서 또 다른 40%를 완료하기 위해 A그룹에 의해 잘려 홈을 통하여 줄여진 그룹 비 블레이드 날까지 삼단으로 분할됩니다 .지난 20%는 그룹 Ｃ 블레이드와 마감으로 감소합니다. 각각 벌채량이 작기 때문에, 스트레스는 동시에 전통적 차단과 비교해서 80%상 거절당한 절단 진전 동안 생산했습니다.
그러므로 이사회와 그것의 표면의 모서리는 와핑 없이 매우 매끄럽습니다 . 현재, 그것은 잘린 후 변형 없이 알루미늄 판을 보증할 수 있는 유일한 기계입니다 .
2. 다수 절단 때문에, 절단 과정은 매우 매끄럽고, 매우 V-커트 홈의 입장의 능력을 향상시킵니다 .
얕은 슬롯 V-커트 홈으로 지라도 이사회는 블레이드, 반대한 회피에서 Ｔ 약진을 얻었습니다.
3. 블레이드의 컷팅력이 작기 때문에. 스웨덴인 것 수입되는 고속강 강재와 논문 미수자. 블레이드의 내구성은 매우 나아졌고 알루미늄판을 줄일 때 수명이 일년이거나 더 많을 수 있습니다.
4. 모든 절단 블레이드는 자극 이중 주파수 레이저 간섭 측정 계기에 의해 눈금 보정됩니다. 후자 나이프가 정확하게 계속 이미 전직 나이프에 의해 잘린 슬롯에서 중단할 수 있다는 것을 보증하세요.칼 끝의 지터는 0.02 밀리미터 이하입니다. 완전한 절단 품질을 보증하세요.
상술
| 모델 | 2.4M 플랫폼과 YSVC-3S |
| 차원 | 880*420*320mm(L*W*H) |
| 적당한 PCB 길이 | 어떤 제한되지 않은 것 |
| 커팅 스피드 | 300~500mm/s. |
| 두께를 줄이기 | 0.6-5.0mm |
| V 홈으로부터의 최소 성분 거리 | 1 밀리미터 |
| 전압 | 220 V/50HZ 또는 110V |
| 맥스 구성장치 높이 | 20 밀리미터 |
| 기계 하중 | 52 킬로그램 |
| 기계 보증 기간 | 일년 |
