| 수준: | 두 배 수준 | 철사 인레트: | 정각 철사 인레트 |
|---|---|---|---|
| 애플 리케이션: | PCB의 주파수 변환기, 서버 위치, 스위치, 전력 공급, 전기 점화, 기업 통제 | 색: | 블랙 |
| 접촉의 수: | 4*2P - 20*2P | 피치: | 7.62mm |
| 정격 전류: | 15A | 정격된 전압: | 300V |
| 유형: | 방벽 끝 구획은, 끝 구획, 전기 끝 구획을 강화합니다 | 철사 범위: | 14-22 |
| 강조하다: | 방벽 유형 끝 구획,pcb 터미널 블록 |
||

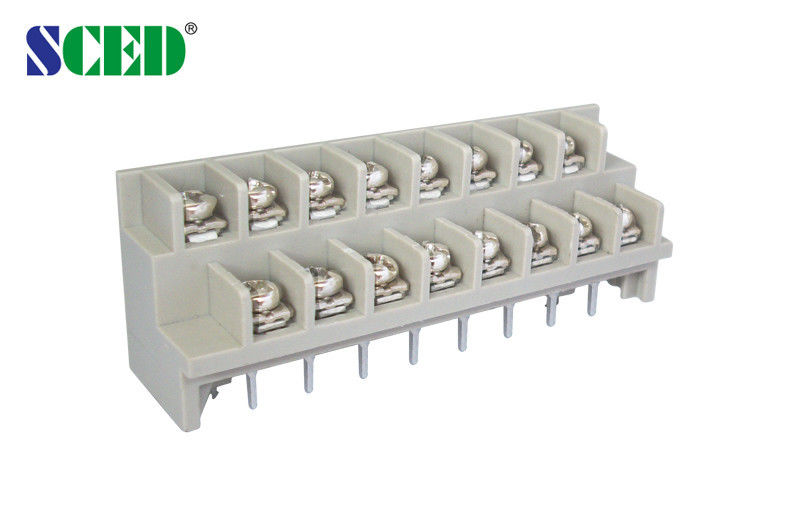

회색 두 배 수평 끝 구획 방벽 연결관 300V 7.62mm 피치
신청:
PCB의 주파수 변환기, 서버 위치, 스위치, 전력 공급, 전기 점화, 기업 통제,
자동화, 철도 수송, 커뮤니케이션, 전력, 안전, 약 장비,
군, 엘리베이터, 등등….
경쟁 이점:
1. 안정되어 있는 좋은 품질
2. 경쟁가격
3. 빨리 응답
4. 선택을 위한 전 범위 제품
5. 가동 가능한 고객 요구 당 정확한 부분을 디자인하기 위하여
두 배는 회색 7.62mm 방벽 끝 구획 연결관 4*2P - 20*2P 300V를 수평하게 합니다
■Right 각 철사 인레트; □Vertical 철사 인레트; □45 정도 철사 인레트
□Single 수준; ■Double 수준; □Triple 수준
표준 색깔: 회색. 유효한 또한 다른 색깔은 방법의 밑에 주문하고 선정하는, 참고합니다
당신이 원하는 색깔.
방벽 끝 구획은, 끝 구획, 전기 끝 구획, 끝 구획 공급자를 강화합니다
주문하는 방법:
매개변수와 그림 명세:
|
UL 기술적인 자료 |
B C D |
|
정격 전압/현재 V/A |
300/15 300/10 |
|
철사 범위 AWG |
14-22 14-22 |
|
IEC 기술적인 자료 |
|
|
과전압 종류 |
Ⅲ Ⅲ Ⅱ |
|
오염 종류 |
3 2 2 |
|
정격 전압/현재 V/A |
250/24 320/24 400/24 |
|
정격 서지 전압 KV |
4 4 4 |
|
정격 연결 수용량 mm2 |
2.5 |
|
물자 |
|
|
절연재/인화성 종류 |
PBT/UL94, V-0 |
|
맨끝/도금 |
금관 악기 /Tin는 도금했습니다 |
|
나사/도금 |
강철/도금되는 니켈 |
|
다른 자료 |
|
|
PCB 구멍 직경 mm |
φ1.5 |
|
벗기는 길이 mm |
7-8 |
|
나사/토크/lbf.in |
M3/5-7 |
담당자: Miss. aaa
전화 번호: 86 755 8546321
팩스: 86-10-66557788-2345
