더블 양면 기판

  • 높은 정밀도 더블 양면 기판 공급 업체
  • 높은 정밀도 더블 양면 기판 공급 업체





소개


두 배 편들어진 회로판 방법에는 이중 면 구리인, 이중 면 구리가 있고, 금속을 입힌 구멍 및 구리는 안쪽으로 구멍입니다

양측에는 두 배 배선 널이, 그러나 양측에 철사를 이용하기 위하여 있습니다. 양측은 적합한 전기 연결을 가진 방에 있어야 합니다. 이 회로 사이 "교량"는 vias를 불렀습니다. PCB에 있는 구멍, 양측에 지휘자에 연결될 수 있는 구멍으로 채워지거나 입힌 금속을 인도하십시오. 단 하나 위원회, 어려움 (구멍의 상대방에 돌릴 수 있습니다), 그것 때문에 비틀거리기 단 하나 위원회 배선을 해결하기 두 배 위원회 보다는 큰 두번 이중 위원회 지역이 단 하나 위원회 회로 보다는 더 복잡한에 있는 사용을 위해 더 적당하기 때문에.





이점


싱글-보드와 비교하는: 노동집약 배선, 단락 회선 길이, 더 작은 간단한 편리한, 타전.





두 배 회로판 디자인 단계



     1. 회로 개략도를 준비하십시오

     2. 새 파일 및 적재한 PCB 구성요소 포장 도서관을 창조하십시오

     3의 계획국

     네트워크 테이블 및 분대로 4,

     5의 자동 배치 분대

     6의 배치 조정

     7의 네트워크 조밀도 분석

     8, 놓이는 규칙 타전

     9의 자동적인 여정

     10는, 수동으로 배선을 조정합니다

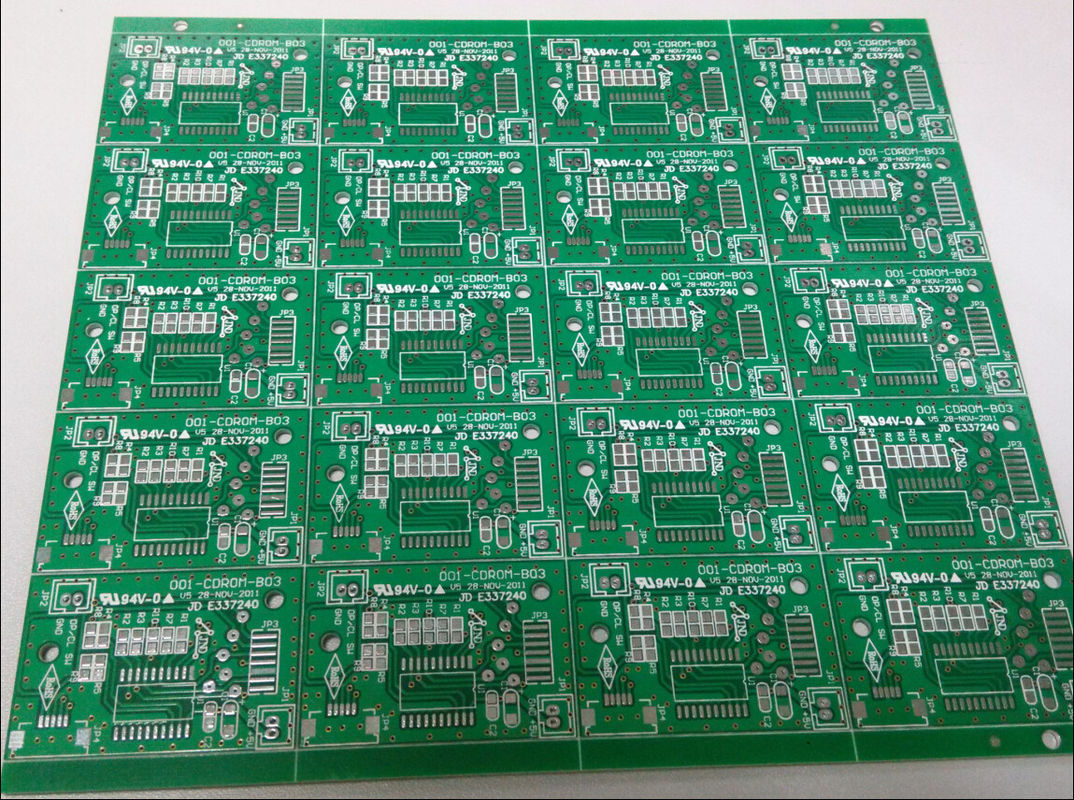

녹색 PCB 널 Customed OSP 인쇄 회로 기판 2.0oz 침수 주석

Green PCB Board Customed OSP Printed Circuit Board 2.0oz Immersion Tin
Green PCB Board Customed OSP Printed Circuit Board 2.0oz Immersion Tin

큰 이미지 :  녹색 PCB 널 Customed OSP 인쇄 회로 기판 2.0oz 침수 주석

제품 상세 정보:

원래 장소: 중국
브랜드 이름: SYF
인증: UL,ISO9001:2008,CE,ROHS,REACH,HALOGEN FREE,SGS
모델 번호: SYF-263

결제 및 배송 조건:

최소 주문 수량: 100PCS
가격: negotiable
포장 세부 사항: 외부 마분지 판지에 안 진공 포장
배달 시간: 6-8 일
지불 조건: O/A, D/P, L/C, T/T, PAYPAL의 서쪽 조합
공급 능력: 한달에 1 백만 개
상세 제품 설명
강조하다:

두 배 측 pcb

,

납땜 두 배는 PCB 편들었습니다

녹색 PCB 널 Customed OSP 인쇄 회로 기판 2.0oz 침수 주석

특성:

1. 직업적인 PCB 제조자.

2. PCBA, OEM의 ODM 서비스는 제공됩니다.

3. 필요로 하는 Gerber 파일.

4. 제품은 E 시험된 100%입니다.

5. 품질 보장과 직업적인 판매 후 서비스

제품의 세부사항

원료

FR-4 (TG 180, 유효한 CEM-1)

층 조사

2 층

널 간격

1.6mm

구리 간격

2.0oz

지상 끝

(무연) HASL

땜납 가면

녹색

실크스크린

백색

Min. 자취 폭/간격

0.075/0.075mm

Min. 구멍 크기

0.25mm

구멍 벽 구리 간격

≥20μm

측량

300×400mm

포장

안: 연약한 플라스틱 가마니에서 진공 포장
외부: 두 배 결박을 가진 마분지 판지

신청

커뮤니케이션, 자동차, 세포, 의학 컴퓨터

이점

경쟁가격, 빠른 납품, OEM&ODM의 무료 샘플,

특별한 필요조건

매장하는과를 통해, 임피던스 통제, 마개를 통해 눈 먼,
납땜하는 BGA 및 금 손가락은 수락가능합니다

증명서

UL, ISO9001: 2008년, ROHS의 범위, SGS, HALOGEN-FREE

PCB의 생산 기능


가공 엔지니어

품목 품목


생산 기능 제조 기능

합판 제품

유형

FR-1, FR-5, FR-4 높 TG, ROGERS, ISOLA, ITEQ,
알루미늄, CEM-1, 아를롱 TACONIC의 CEM-3 테플론

간격

0.2~3.2mm

생산 유형

층 조사

2L-16L

지상 처리

HAL의 금 도금, 침수 금, OSP,
침수는, 침수 주석, 무연 HAL

박판을 삭감하십시오

최대. 작동 위원회 크기

1000×1200mm

안 층

내부 중핵 간격

0.1~2.0mm

내부 폭/간격

분: 4/4mil

내부 구리 간격

1.0~3.0oz

차원

널 간격 포용력

±10%

Interlayer 줄맞춤

±3mil

교련

제조 위원회 크기

최대: 650×560mm

드릴링 직경

≧0.25mm

구멍 직경 포용력

±0.05mm

구멍 위치 포용력

±0.076mm

Min.Annular 반지

0.05mm

PTH+Panel 도금

구멍 벽 구리 간격

≧20um

균등성

≧90%

외부 층

궤도 폭

분: 0.08mm

궤도 간격

분: 0.08mm

본 도금

완성되는 구리 간격

1oz~3oz

EING/Flash 금

니켈 간격

2.5um~5.0um

금 간격

0.03~0.05um

땜납 가면

간격

15~35um

땜납 가면 교량

3mil

전설

선 폭/행간

6/6mil

금 손가락

니켈 간격

≧120u〞

금 간격

1~50u〞

열기 수준

주석 간격

100~300u〞

수송

차원의 포용력

±0.1mm

구멍 크기

분: 0.4mm

절단기 직경

0.8~2.4mm

구멍을 뚫기

개략 포용력

±0.1mm

구멍 크기

분: 0.5mm

V-CUT

V-CUT 차원

분: 60mm

15°30°45°

간격 포용력은 남아 있습니다

±0.1mm

경사지기

경사지는 차원

30~300mm

시험

테스트 전압

250V

Max.Dimension

540×400mm

임피던스 통제


포용력

±10%

양상 식량

12:1

레이저 드릴링 크기

4mil (0.1mm)

특별한 필요조건

매장해와를 통해, 임피던스 통제, 마개를 통해 눈 먼,
납땜하는 BGA 및 금 손가락은 수락가능합니다

OEM&ODM 서비스

그렇습니다

녹색 PCB 널 Customed OSP 인쇄 회로 기판 2.0oz 침수 주석
