소개
두 배 편들어진 회로판 방법에는 이중 면 구리인, 이중 면 구리가 있고, 금속을 입힌 구멍 및 구리는 안쪽으로 구멍입니다
양측에는 두 배 배선 널이, 그러나 양측에 철사를 이용하기 위하여 있습니다. 양측은 적합한 전기 연결을 가진 방에 있어야 합니다. 이 회로 사이 "교량"는 vias를 불렀습니다. PCB에 있는 구멍, 양측에 지휘자에 연결될 수 있는 구멍으로 채워지거나 입힌 금속을 인도하십시오. 단 하나 위원회, 어려움 (구멍의 상대방에 돌릴 수 있습니다), 그것 때문에 비틀거리기 단 하나 위원회 배선을 해결하기 두 배 위원회 보다는 큰 두번 이중 위원회 지역이 단 하나 위원회 회로 보다는 더 복잡한에 있는 사용을 위해 더 적당하기 때문에.
이점
싱글-보드와 비교하는: 노동집약 배선, 단락 회선 길이, 더 작은 간단한 편리한, 타전.
두 배 회로판 디자인 단계
1. 회로 개략도를 준비하십시오
2. 새 파일 및 적재한 PCB 구성요소 포장 도서관을 창조하십시오
3의 계획국
네트워크 테이블 및 분대로 4,
5의 자동 배치 분대
6의 배치 조정
7의 네트워크 조밀도 분석
8, 놓이는 규칙 타전
9의 자동적인 여정
10는, 수동으로 배선을 조정합니다
제품 상세 정보:
결제 및 배송 조건:
|
| 강조하다: | 더블 레이어 기판,두 배 측 pcb |
||
|---|---|---|---|

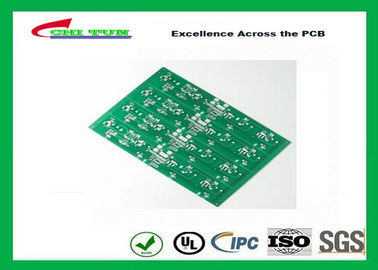

빠른 시제품 두 배는 지상 침수는 4up로 PCB 1개의 위원회 편들었습니다
|
|
제품 설명 |
|
모델 번호: |
CTEL0210138 |
|
층의 수: |
2Layer |
|
물자: |
FR4 |
|
끝 간격: |
1.6mm |
|
구리: |
70UM |
|
PCB 크기: |
160*160mm |
|
선 폭/선 공간 |
6/8mil |
|
Min.Hole 크기: |
0.35mm |
| 지상 끝: | 침수 은 |
|
녹색 땜납 가면 |
|
|
|
백색은 sillkscreen |
|
|
아무 x-out도 허용하지 않습니다 |
|
|
CNC |
|
원래 장소: |
중국 |
|
유명 상표: |
CHITUN |
|
증명서: |
UL, ROHS, ISO |
|
기준: |
IPC 기준 |
FQA:
Q: 1. 나는 견본이 있어서 좋습니까?
A: 그렇습니다, 우리는 당신에게 우리의 우리의 질을 검사하기 위하여 견본을 보내서 좋습니다
Q: 2. 리드타임은 무엇입니까?
A: 견본은 순서 양에 따라 1-3 일, 대량 생산 필요를 7-10 일, 또한 필요로 합니다
Q 3. 당신은 어떤 MOQ 한계가 있습니까?
A: 우리의 MOQ는 1pcs입니다
Q: 4. 당신은 어떻게 상품을 발송하고 얼마나 그것은 포획 도착합니까?
A: 우리는 DHL, UPS, 페더럴 익스프레스 또는 TNT에 의하여 보통 발송합니다. 도착하기 위하여 보통 3-5 일이 소요됩니다.
Q: 5. 우리가 제안해야 하는 무슨 파일?
A: PCB를 만드는 것은, PCBA gerber 파일과 BOM 명부를 제안해야 합니다 gerber 파일 (protel, 힘 pcb, 패드 파일)를 제안해야 합니다.
Q: 6. 우리는 당신의 회사를 방문하고 싶습니다?
A: 문제, 우리는 생산이고 기업을, 보기 당신의 도착에 앞으로 가공해서 및 우리는 당신을 우리 공장 및 가공 공장을 방문하는 지도할 것입니다.
