소개
두 배 편들어진 회로판 방법에는 이중 면 구리인, 이중 면 구리가 있고, 금속을 입힌 구멍 및 구리는 안쪽으로 구멍입니다
양측에는 두 배 배선 널이, 그러나 양측에 철사를 이용하기 위하여 있습니다. 양측은 적합한 전기 연결을 가진 방에 있어야 합니다. 이 회로 사이 "교량"는 vias를 불렀습니다. PCB에 있는 구멍, 양측에 지휘자에 연결될 수 있는 구멍으로 채워지거나 입힌 금속을 인도하십시오. 단 하나 위원회, 어려움 (구멍의 상대방에 돌릴 수 있습니다), 그것 때문에 비틀거리기 단 하나 위원회 배선을 해결하기 두 배 위원회 보다는 큰 두번 이중 위원회 지역이 단 하나 위원회 회로 보다는 더 복잡한에 있는 사용을 위해 더 적당하기 때문에.
이점
싱글-보드와 비교하는: 노동집약 배선, 단락 회선 길이, 더 작은 간단한 편리한, 타전.
두 배 회로판 디자인 단계
1. 회로 개략도를 준비하십시오
2. 새 파일 및 적재한 PCB 구성요소 포장 도서관을 창조하십시오
3의 계획국
네트워크 테이블 및 분대로 4,
5의 자동 배치 분대
6의 배치 조정
7의 네트워크 조밀도 분석
8, 놓이는 규칙 타전
9의 자동적인 여정
10는, 수동으로 배선을 조정합니다
제품 상세 정보:
결제 및 배송 조건:
|
| 강조하다: | 두 배 측 pcb,더블 양면 회로 기판 |
||
|---|---|---|---|

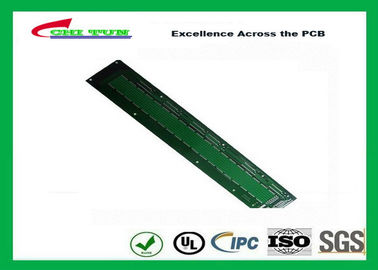

두 배는 PCB 녹색과 까만 땜납 가면 FR4 1.6mm 1.2mm 1.0mm 0.8mm 편들었습니다
|
|
제품 설명 |
|
모델 번호: |
CTEL0210127 |
|
층의 수: |
2Layer |
|
물자: |
알루미늄 |
|
끝 간격: |
1.6mm |
|
구리: |
35UM |
|
PCB 크기: |
152.8*189.5mm |
|
선 폭/선 공간 |
10/10mil |
|
Min.Hole 크기: |
0.5mm |
| 지상 끝: | 지도된 자유로운 ASL |
|
녹색 땜납 가면 |
|
|
|
sillkscreen |
|
|
절반 구멍 맷돌로 갈고 도금하기 |
|
|
8가지의 다른 유형을 가진 CNC/One 위원회 |
|
원래 장소: |
중국 |
|
유명 상표: |
CHITUN |
|
증명서: |
UL, ROHS, ISO |
|
기준: |
IPC 기준 |
사업 이득
비용: 뜻깊은 원가 절감 - 당신의 프로젝트에 60%까지 득점방해
시간: 시간 저축 - 가공 효율성은 완료로 감소된 시간으로 번역합니다.
질: 개량된 질 - 질 결과를 전달하는 미리 계획된 일 및 관리.
사업 과정
사업의 매끄러운 교류를 지키기 위하여 클라이언트 및 소프트웨어 개발 상사가 서로 잘 정통하다 긴급합니다. "첫째로 서비스"를 가진 상사로, 우리는 협력을 믿습니다. 우리는 시작의 분에서 맞은 알고 있습니다; 우리는 그들이 우리의 경영 방침에 익숙할 필요가 있다 만큼 우리가 우리의 클라이언트의 필요를 알고 있다는 것을 확인합니다.
당신의 필요를 공유하십시오: 저희가 자유로운 의논을 위한 명확한 기간에 있는 당신의 필요를, 아는 것이 중요합니다 이메일을 보냅니다 저희를
담당자: Miss. aaa
전화 번호: 86 755 8546321
팩스: 86-10-66557788-2345
