소개
두 배 편들어진 회로판 방법에는 이중 면 구리인, 이중 면 구리가 있고, 금속을 입힌 구멍 및 구리는 안쪽으로 구멍입니다
양측에는 두 배 배선 널이, 그러나 양측에 철사를 이용하기 위하여 있습니다. 양측은 적합한 전기 연결을 가진 방에 있어야 합니다. 이 회로 사이 "교량"는 vias를 불렀습니다. PCB에 있는 구멍, 양측에 지휘자에 연결될 수 있는 구멍으로 채워지거나 입힌 금속을 인도하십시오. 단 하나 위원회, 어려움 (구멍의 상대방에 돌릴 수 있습니다), 그것 때문에 비틀거리기 단 하나 위원회 배선을 해결하기 두 배 위원회 보다는 큰 두번 이중 위원회 지역이 단 하나 위원회 회로 보다는 더 복잡한에 있는 사용을 위해 더 적당하기 때문에.
이점
싱글-보드와 비교하는: 노동집약 배선, 단락 회선 길이, 더 작은 간단한 편리한, 타전.
두 배 회로판 디자인 단계
1. 회로 개략도를 준비하십시오
2. 새 파일 및 적재한 PCB 구성요소 포장 도서관을 창조하십시오
3의 계획국
네트워크 테이블 및 분대로 4,
5의 자동 배치 분대
6의 배치 조정
7의 네트워크 조밀도 분석
8, 놓이는 규칙 타전
9의 자동적인 여정
10는, 수동으로 배선을 조정합니다
제품 상세 정보:
결제 및 배송 조건:
|
| 강조하다: | 두 배 측 pcb,주문 PCB 제조 |
||
|---|---|---|---|

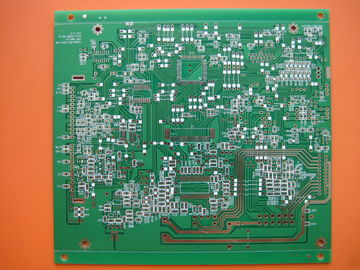

주문 녹색 땜납 가면은 Autocar 오디오를 위한 HASL로 8개의 층 두 배 널 PCB 편들었습니다
신청
제품은 첨단 산업의 광범위에 적용됩니다: LED, 원거리 통신, 컴퓨터 응용 프로그램, 점화, 게임 기계, 산업 통제, 힘, 자동차 및 상한 소비자 전자공학의 ect. 미국 사람, 캐나다, 유럽 군, 아프리카 및 다른 아시아-태평양 국가에 매매에 꾸준한 일 및 노력, 제품 수출액에 의하여
명세
|
|
높은 정밀도 시제품 |
PCB 부피 생산 |
|
|
최대 층 |
1-28개의 층 |
1-14개의 층 |
|
|
최소한도 선 폭 (밀) |
3mil |
4mil |
|
|
최소한도 선 공간 (밀) |
3mil |
4mil |
|
|
분을 통해 (기계적인 훈련) |
널 thickness≤1.2mm |
0.15mm |
0.2mm |
|
널 thickness≤2.5mm |
0.2mm |
0.3mm |
|
|
널 thickness>2.5mm |
양상 Ration≤13: 1 |
양상 Ration≤13: 1 |
|
|
양상 식량 |
양상 Ration≤13: 1 |
양상 Ration≤13: 1 |
|
|
널 간격 |
MAX |
8mm |
7mm |
|
분 |
2개의 층: 0.2mm; 4개의 층: 0.35mm; 6개의 층: 0.55mm; 8개의 층: 0.7mm; 10개의 층: 0.9mm |
2개의 층: 0.2mm; 4개의 층: 0.4mm; 6개의 층: 0.6mm; 8layers: 0.8mm |
|
|
MAX 널 크기 |
610*1200mm |
610*1200mm |
|
|
최대 구리 간격 |
0.5-6oz |
0.5-6oz |
|
|
침수 금 금에 의하여 도금되는 간격 |
침수 금: Au, 1-8u" |
|
|
|
구멍 구리 두꺼운 |
25um 1mil |
25um 1mil |
|
|
포용력 |
널 간격 |
널 thickness≤1.0mm: +/- 0.1mm |
널 thickness≤1.0mm: +/- 0.1mm |
|
개략 포용력 |
≤100mm: +/- 0.1mm |
≤100mm: +/- 0.13mm |
|
|
임피던스 |
±10% |
±10% |
|
|
최소한도 땜납 가면 교량 |
0.08mm |
0.10mm |
|
|
Vias 기능 폐쇄 |
0.25mm--0.60mm |
0.70mm--1.00mm |
|
묘사
1. 단 하나 편들어진 PCB, 이중 면 PCB, 다중층 PCB, PCB 배치 및 디자인 및 PCB 집합을 전문화되는 PCB와 PCB 집합의 직업적인 제조자
2. 물자 유형: FR4의 비 할로겐 물자, 알루미늄 기초, 술장수 기초, 고주파 물자, 두꺼운 구리 포일, 94-V0 (HB), PI 물자, 높은 TG: SL S1000-2, ITEQ: IT180
3. 지상 처리: HAL의 침수 금, 침수 주석, 침수는, 금 손가락, OSP의 HAL (침수 금, OSP의 침수는, 침수 주석) +Gold 손가락
이점
1. 직접 PCB 공장
2. PCB에는 포괄적인 품질 관리 체계가 있습니다
3. PCB 좋은 가격
4. PCB 48hours에서 빠른 회전 배달 시간.
5. PCB 증명서 (ISO/UL E354810/RoHS)
6. 서비스 수출에 있는 8 년 경험
7. PCB는 아무 MOQ/MOV도 없습니다.
8. PCB는 고품질 입니다. 엄격한 직행 theAOI (자동화된 광학적인 검사), QA/QC의 비행거리 porbe, Etesting
