소개
엄밀한 코드 인쇄 회로 기판은 신청에 있는 가동 가능하고 엄밀한 널 기술의 조합을 사용하는 널입니다. 대부분의 엄밀한 코드 널은 신청의 디자인에 따라서 1명 이상 엄밀한 널에 외면적으로 그리고/또는 내부에 붙어 있던 가동 가능한 회로 기질의 다수 층으로, 이루어져 있습니다. 가동 가능한 기질은 코드의 일정한 국가에 있기 위하여 디자인되고 구부려진 곡선으로 제조 또는 임명 도중 보통 형성됩니다.
엄밀한 코드 디자인은 이 널이 또한 훌륭한 공간 효율성을 제안하는 3D 공간에서 디자인되기 때문에, 전형적인 엄밀한 널 환경의 디자인 보다는 도전적입니다. 3명 차원 엄밀한 코드 디자이너에서 디자인할 수 있어서 가동 가능한 널 마지막 응용 패키지를 위한 그들의 원한 모양을 달성하기 위하여 기질을 뒤틀고, 접히고 구를 수 있습니다.
물자 유형
FR-4, CEM-1, CEM-3, IMS, 높은 TG의 고주파, 할로겐은, 알루미늄 기초, 금속 중핵 기초 해방합니다
지상 처리
HASL (LF), 저속한 금, ENIG, OSP (무연 양립한), 탄소 잉크,
Peelable S/M의 침수 Ag/Tin의 금 손가락 도금, ENIG+ 금 손가락
생산 과정
엄밀한 코드 시제품 또는 대규모 엄밀한 코드 PCB 제작 및 PCB 집합을 요구하는 생산 양을 일으켜서, 기술은 잘 입증되고 믿을 수 있다는 것을. 코드 PCB 부분은 공간 자유도를 가진 공간과 무게 문제점 극복에서 특히 좋습니다.
코드 엄밀한 해결책의 주의깊은 고려사항 및 엄밀한 코드 PCB 설계 단계에 초기 단계에서 유효한 선택권의 적당한 평가는 뜻깊은 이득을 돌려보낼 것입니다. 설계 과정에서 디자인 및 놀라우 부분이 조화에 둘 다 그리고 완성품 변이에 대하여 설명하기 위하여 있다는 것을 지키기 위하여 긴요합니다 엄밀한 코드 PCB 날조자 포함됩니다 일찌기.
엄밀한 코드 제조 단계는 또한 엄밀한 널 제작 보다는 더 복잡합니다 시간이 걸립니다. 엄밀한 코드 집합의 모든 가동 가능한 분대에는 엄밀한 FR4 널 보다는 완전히 다른 취급, 에칭 그리고 납땜 과정이 있습니다.
신청
LED, 원거리 통신, 컴퓨터 응용 프로그램, 점화, 게임 기계, 산업 통제, 힘, 자동차 및 상한 소비자 전자공학, ect.a
제품 상세 정보:
결제 및 배송 조건:
|
| 강조하다: | 고속 pcb 디자인,고주파 PCB |
||
|---|---|---|---|

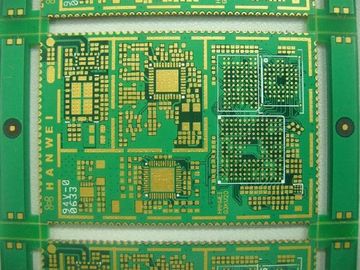

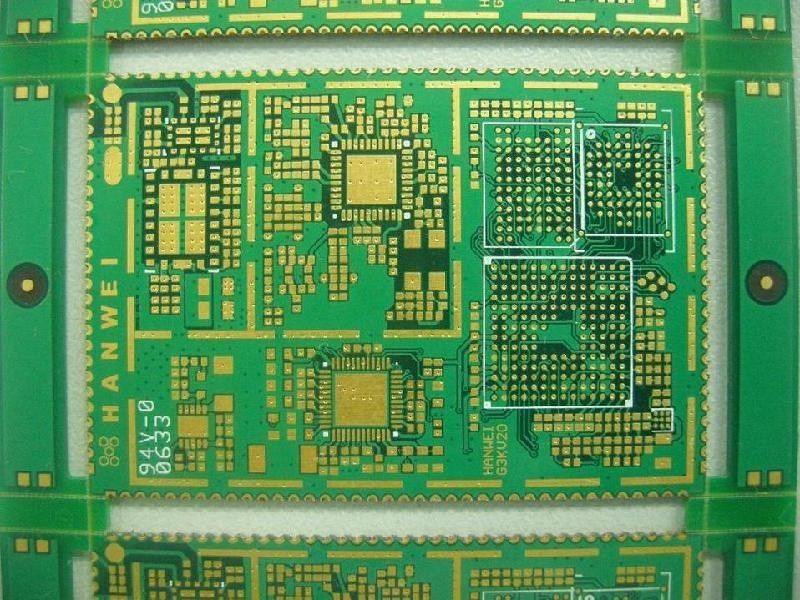

아를롱 테플론 6 층 높 TG 세포 PCB 엄밀한 격판덮개는, 주문 PCB 난입합니다
|
제품의 세부사항 |
|
|
원료 |
FR-4 (TG 180) |
|
층 조사 |
6 층 |
|
널 간격 |
2.0mm |
|
구리 간격 |
2.0oz |
|
지상 끝 |
ENIG |
|
땜납 가면 |
녹색 |
|
실크스크린 |
백색 |
|
Min. 자취 폭/간격 |
0.075/0.075mm |
|
Min. 구멍 크기 |
0.25mm |
|
구멍 벽 구리 간격 |
≥20μm |
|
측량 |
300×400mm |
|
포장 |
안: 연약한 플라스틱 가마니에서 진공 포장 |
|
신청 |
커뮤니케이션, 자동차, 세포, 의학 컴퓨터 |
|
이점 |
경쟁가격, 빠른 납품, OEM&ODM의 무료 샘플, |
|
특별한 필요조건 |
매장하는과를 통해, 임피던스 통제, 마개를 통해 눈 먼, |
|
증명서 |
UL, ISO9001: 2008년, ROHS의 범위, SGS, HALOGEN-FREE |
|
PCB의 생산 기능 |
||
|
|
품목 품목 |
|
|
합판 제품 |
유형 |
FR-1, FR-5, FR-4 높 TG, ROGERS, ISOLA, ITEQ, |
|
간격 |
0.2~3.2mm |
|
|
생산 유형 |
층 조사 |
2L-16L |
|
지상 처리 |
HAL의 금 도금, 침수 금, OSP, |
|
|
박판을 삭감하십시오 |
최대. 작동 위원회 크기 |
1000×1200mm |
|
안 층 |
내부 중핵 간격 |
0.1~2.0mm |
|
내부 폭/간격 |
분: 4/4mil |
|
|
내부 구리 간격 |
1.0~3.0oz |
|
|
차원 |
널 간격 포용력 |
±10% |
|
Interlayer 줄맞춤 |
±3mil |
|
|
교련 |
제조 위원회 크기 |
최대: 650×560mm |
|
드릴링 직경 |
≧0.25mm |
|
|
구멍 직경 포용력 |
±0.05mm |
|
|
구멍 위치 포용력 |
±0.076mm |
|
|
Min.Annular 반지 |
0.05mm |
|
|
PTH+Panel 도금 |
구멍 벽 구리 간격 |
≧20um |
|
균등성 |
≧90% |
|
|
외부 층 |
궤도 폭 |
분: 0.08mm |
|
궤도 간격 |
분: 0.08mm |
|
|
본 도금 |
완성되는 구리 간격 |
1oz~3oz |
|
EING/Flash 금 |
니켈 간격 |
2.5um~5.0um |
|
금 간격 |
0.03~0.05um |
|
|
땜납 가면 |
간격 |
15~35um |
|
땜납 가면 교량 |
3mil |
|
|
전설 |
선 폭/행간 |
6/6mil |
|
금 손가락 |
니켈 간격 |
≧120u〞 |
|
금 간격 |
1~50u〞 |
|
|
열기 수준 |
주석 간격 |
100~300u〞 |
|
수송 |
차원의 포용력 |
±0.1mm |
|
구멍 크기 |
분: 0.4mm |
|
|
절단기 직경 |
0.8~2.4mm |
|
|
구멍을 뚫기 |
개략 포용력 |
±0.1mm |
|
구멍 크기 |
분: 0.5mm |
|
|
V-CUT |
V-CUT 차원 |
분: 60mm |
|
각 |
15°30°45° |
|
|
간격 포용력은 남아 있습니다 |
±0.1mm |
|
|
경사지기 |
경사지는 차원 |
30~300mm |
|
시험 |
테스트 전압 |
250V |
|
Max.Dimension |
540×400mm |
|
|
임피던스 통제 |
|
±10% |
|
양상 식량 |
12:1 |
|
|
레이저 드릴링 크기 |
4mil (0.1mm) |
|
|
특별한 필요조건 |
매장해와를 통해, 임피던스 통제, 마개를 통해 눈 먼, |
|
|
OEM&ODM 서비스 |
그렇습니다 |
|
