소개
엄밀한 코드 인쇄 회로 기판은 신청에 있는 가동 가능하고 엄밀한 널 기술의 조합을 사용하는 널입니다. 대부분의 엄밀한 코드 널은 신청의 디자인에 따라서 1명 이상 엄밀한 널에 외면적으로 그리고/또는 내부에 붙어 있던 가동 가능한 회로 기질의 다수 층으로, 이루어져 있습니다. 가동 가능한 기질은 코드의 일정한 국가에 있기 위하여 디자인되고 구부려진 곡선으로 제조 또는 임명 도중 보통 형성됩니다.
엄밀한 코드 디자인은 이 널이 또한 훌륭한 공간 효율성을 제안하는 3D 공간에서 디자인되기 때문에, 전형적인 엄밀한 널 환경의 디자인 보다는 도전적입니다. 3명 차원 엄밀한 코드 디자이너에서 디자인할 수 있어서 가동 가능한 널 마지막 응용 패키지를 위한 그들의 원한 모양을 달성하기 위하여 기질을 뒤틀고, 접히고 구를 수 있습니다.
물자 유형
FR-4, CEM-1, CEM-3, IMS, 높은 TG의 고주파, 할로겐은, 알루미늄 기초, 금속 중핵 기초 해방합니다
지상 처리
HASL (LF), 저속한 금, ENIG, OSP (무연 양립한), 탄소 잉크,
Peelable S/M의 침수 Ag/Tin의 금 손가락 도금, ENIG+ 금 손가락
생산 과정
엄밀한 코드 시제품 또는 대규모 엄밀한 코드 PCB 제작 및 PCB 집합을 요구하는 생산 양을 일으켜서, 기술은 잘 입증되고 믿을 수 있다는 것을. 코드 PCB 부분은 공간 자유도를 가진 공간과 무게 문제점 극복에서 특히 좋습니다.
코드 엄밀한 해결책의 주의깊은 고려사항 및 엄밀한 코드 PCB 설계 단계에 초기 단계에서 유효한 선택권의 적당한 평가는 뜻깊은 이득을 돌려보낼 것입니다. 설계 과정에서 디자인 및 놀라우 부분이 조화에 둘 다 그리고 완성품 변이에 대하여 설명하기 위하여 있다는 것을 지키기 위하여 긴요합니다 엄밀한 코드 PCB 날조자 포함됩니다 일찌기.
엄밀한 코드 제조 단계는 또한 엄밀한 널 제작 보다는 더 복잡합니다 시간이 걸립니다. 엄밀한 코드 집합의 모든 가동 가능한 분대에는 엄밀한 FR4 널 보다는 완전히 다른 취급, 에칭 그리고 납땜 과정이 있습니다.
신청
LED, 원거리 통신, 컴퓨터 응용 프로그램, 점화, 게임 기계, 산업 통제, 힘, 자동차 및 상한 소비자 전자공학, ect.a
제품 상세 정보:
결제 및 배송 조건:
|

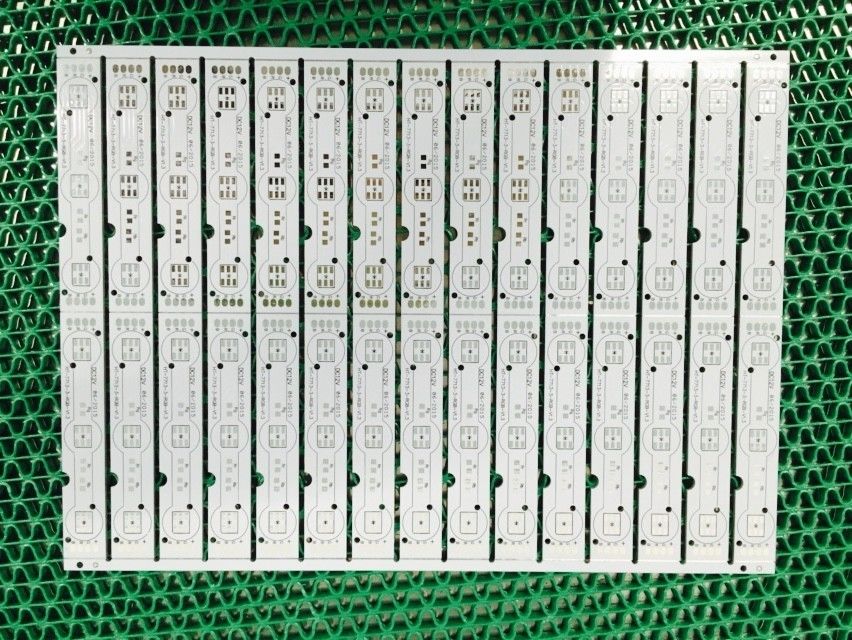

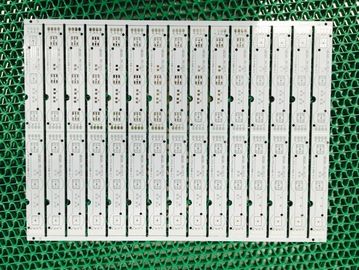

높은 정밀도 적외선 LED PCB 널/알루미늄 기초 PCB 널
|
PCB 회의 제조 기능: |
|
|
회의의 유형 |
THD (를 통하여 구멍 장치), SMT (표면 산 기술), SMT & THD 섞인, 이중 면 SMT와 THD 집합. |
|
땜납 유형 |
수용성 땜납 풀, 납을 첨가하는 과정 및 무연 (RoHS) |
|
분대 |
수동태 부, 소형 0201 BGA, uBGA, QFN, POP 및 무연 칩 0.8Mils에 정밀한 피치; BGA 수선과 Reball; 부분 제거와 보충 연결관과 맨끝 |
|
베어 보드 크기 |
가장 작은: 0.25' "x 0.25" '(6.35mm x 6.35mm) 가장 큰: 20' "x 20" '(508mm x 508mm) |
|
Min. IC 피치 |
0.012' '(0.3mm) |
|
QFN 지도 피치 |
0.012' '(0.3mm) |
|
최대. BGA 크기 |
2.90' "x 2.90" '(74mm x 74mm) |
|
서비스의 유형 |
교도관, 부분적인 교도관 또는 위탁화물 |
|
시험 |
엑스레이 검사 AOI (자동화된 광학적인 검사) ICT (에서 회로 시험) /Functional 테스트 |
|
반환 시간 |
15 일 서비스에 동일한 일 서비스 |
|
구성요소 포장 |
권선, 커트 테이프, 관 및 쟁반, 느슨한 부속 및 부피 |
엄밀하 코드 & 코드 회로 일반적인 제조 기능:
층 건축: , 단 하나 편드는, 이중 면, 다중층의 엄밀한, 코드 이중 접근, 받쳐지지 않는 지도
자취/공간: 1/2 oz. 구리 - .003" /.003" +/- .0005"
1개 oz. 구리 - .006" /.006" +/- .0015"
2개 oz. 구리 - .012" /.012" +/- .003"
식각 기능 14까지 oz.
반경: 최소한도 날가로운 것 90° 이상으로
기준 .030" 안쪽에
안쪽 절대적인 최소한 .010"
도금: Electroless 구리, 전해질 구리, 열심히 & 연약한 금, 주석 침수, 전해질 주석 지도 (땜납), 열기 수준, Entek 유기 코팅
물자: Polyimide, Kapton, 테플론/Duroid, FR4, Getek, Thermount의, 에폭시 & 아크릴 접착성 체계 (찬성되는 UL), Adhesiveless 구리 입히는 합판 제품 (IPC)
기초, 덮개 필름 & 보강재를 위한 Kapton/표준 간격: 0.5mil, 1.0mil, 2.0mil, 3.0mil, 4.0mil, 5.0mil, 6.0mil
전기 테스트: 순수한 명부 시험, 나는 조사 시험, 구멍 시험을 통해서, 이중 접근 시험
우리는 당신에게 제일 전자공학 서비스를 제공할 수 있습니다:
pcb 집합을 위한 기술 필요 조건:
pcb와 pcb 집합을 위한 따옴표 필요조건:
1) Gerber 파일과 Bom 명부
2) 저희를 위한 pcba pcba 견본의 명확한 pics
3) PCBA를 위해 방법을 시험하십시오
리드타임
견본: 3-4 일
대량 생산: 7-15 일 (양에 달려 있으십시오)
지불 기간
T/T, 서부 동맹
패킹과 선적
판지에 있는 Vacuum package
제품의 신청:
1. 컴퓨터와 관련된 제품: 움직일 수 있는 수전반, U 디스크, 네트워크 인터페이스, 위원회 컴퓨터, cameral, 무선 쥐.
2. 가정용품: 똑똑한 영사기/디지털 방식으로 cameral, 고주파 널. 기록병과 반복기 널, 자동 음향 기재 메인 보드 및 제어반.
3. 무선 커뮤니케이션: 이동할 수 있는 널. GPS/방향 기록 널, 무선 전화 메인 보드, 내부통신기 메인 보드.
4. LED 점화: LED 드라이브 힘, LED 빛 위원회, LED 빛 벨트.
왜 저희?
질
우리의 UL (E465880) /Rohs 기준은 질 집합을 처음부터 끝까지 확실히 합니다. 간단한 주문 제품 또는 복잡한 턴키 생산 실행이다는 것을, JHD PCB는 고품질 기준에 고착할 것입니다.
가능한
JHD PCB는 집합 기능과 자격에서 최신을 질이 우리에 의하여 생성하는 각 제품으로 건설된다는 것을 확실히 하 제안해.
경험
당신의 구조에 관해서 당신은 당신이 위에 의존할 수 있는 협동자를 원합니다. 우리의 관리 팀은 8 년의 결합한 기업 지식 이상 가지고 있습니다. 우리의 기술설계 팀은 경험 5 년 이상 가지고 있습니다.
당신의 이해관계 보호
당신의 지적 재산을 보호하는 것은 일 하나입니다! 훈련한 전문가의 우리의 직원은 엄격한 기밀성 계약의 밑에 그들이 그들의 자신 하고자 한 대로 모든 일이고 당신의 중요한 문서를 대우합니다.
융통성
JHD PCB는 우리의 고객의 필요의 주위에 주문 재단사 프로그램에 우리의 능력에 자랑합니다. 당신의 유일한 사업 필요를 경청하고 그(것)들을 능가하기 위하여 그 후에 착수하는 시간이 JHD PCB에 의하여 걸립니다.
JHD PCB는 가까운 장래에 있는 당신의 믿을 수 있는 협동자이고 싶으면!
