엄밀한 코드 인쇄 회로 기판은 신청에 있는 가동 가능하고 엄밀한 널 기술의 조합을 사용하는 널입니다. 대부분의 엄밀한 코드 널은 신청의 디자인에 따라서 1명 이상 엄밀한 널에 외면적으로 그리고/또는 내부에 붙어 있던 가동 가능한 회로 기질의 다수 층으로, 이루어져 있습니다. 가동 가능한 기질은 코드의 일정한 국가에 있기 위하여 디자인되고 구부려진 곡선으로 제조 또는 임명 도중 보통 형성됩니다.
엄밀한 코드 디자인은 이 널이 또한 훌륭한 공간 효율성을 제안하는 3D 공간에서 디자인되기 때문에, 전형적인 엄밀한 널 환경의 디자인 보다는 도전적입니다. 3명 차원 엄밀한 코드 디자이너에서 디자인할 수 있어서 가동 가능한 널 마지막 응용 패키지를 위한 그들의 원한 모양을 달성하기 위하여 기질을 뒤틀고, 접히고 구를 수 있습니다.
물자 유형
FR-4, CEM-1, CEM-3, IMS, 높은 TG의 고주파, 할로겐은, 알루미늄 기초, 금속 중핵 기초 해방합니다
지상 처리
HASL (LF), 저속한 금, ENIG, OSP (무연 양립한), 탄소 잉크,
Peelable S/M의 침수 Ag/Tin의 금 손가락 도금, ENIG+ 금 손가락
생산 과정
엄밀한 코드 시제품 또는 대규모 엄밀한 코드 PCB 제작 및 PCB 집합을 요구하는 생산 양을 일으켜서, 기술은 잘 입증되고 믿을 수 있다는 것을. 코드 PCB 부분은 공간 자유도를 가진 공간과 무게 문제점 극복에서 특히 좋습니다.
코드 엄밀한 해결책의 주의깊은 고려사항 및 엄밀한 코드 PCB 설계 단계에 초기 단계에서 유효한 선택권의 적당한 평가는 뜻깊은 이득을 돌려보낼 것입니다. 설계 과정에서 디자인 및 놀라우 부분이 조화에 둘 다 그리고 완성품 변이에 대하여 설명하기 위하여 있다는 것을 지키기 위하여 긴요합니다 엄밀한 코드 PCB 날조자 포함됩니다 일찌기.
엄밀한 코드 제조 단계는 또한 엄밀한 널 제작 보다는 더 복잡합니다 시간이 걸립니다. 엄밀한 코드 집합의 모든 가동 가능한 분대에는 엄밀한 FR4 널 보다는 완전히 다른 취급, 에칭 그리고 납땜 과정이 있습니다.
신청
LED, 원거리 통신, 컴퓨터 응용 프로그램, 점화, 게임 기계, 산업 통제, 힘, 자동차 및 상한 소비자 전자공학, ect.a
제품 상세 정보:
결제 및 배송 조건:
|
| 기본 재료: | FR4 | 구리 간격: | 1oz |
|---|---|---|---|
| 널 간격: | 0.2mm-3.0mm | Min. 구멍 크기: | 0.25mm |
| Min. 선 폭: | 0.75mm | Min. 행간: | 0.75mm |
| 지상 끝마무리: | HASL, OSP | slik 스크린 색깔: | 백색 까만 청록색 빨강 |
| 강조하다: | pcb 널 디자인,인쇄 회로 기판 |
||

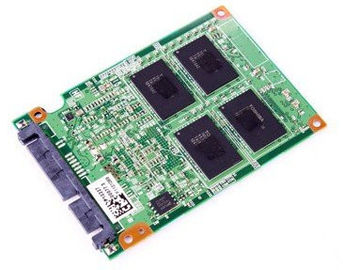

Slik 녹색 빨간 스크린을 가진 주문 HASL 인쇄 기계 회로 FR4 OSP 엄밀한 PCB 널
Rigao 전자공학 .CO., 주식 회사에 환영.
단 하나 측의, 이중 면 및 다중층 PCB와 PCB 회의 manufacturer/OEM
- 계약 제조
- 혼합 기술 (구멍 집합을 통해서 고속 SMT &)
- PCB 디자인 & 회의 및 사본 서비스
- Prototyping
- 분대 구매
- 금속 상자, 코일, 케이블 및 철사 회의
- 플라스틱과 형
| PCB 회의 명세 | |
| 양 | 중간 양에 시제품 그리고 작은 우리의 특기입니다 |
| 회의의 유형 | SMT와를 통하여 구멍 |
| 서비스의 유형 | 교도관, 부분적인 교도관 또는 위탁화물 |
| 땜납 유형 | 수용성 땜납 풀, 납을 첨가하고는 무연 |
| 파일 형식 | 부품표 |
| Gerber 파일 | |
| 후비는 물건 N 장소 파일 (XYRS) | |
| 베어 보드 크기 | 가장 작은: 0.25의 x 0.25 인치 |
| 가장 큰: 20의 x 20 인치 | |
| 분대 | 아래로 수동태 0201 크기에 |
| BGA와 VFBGA | |
| 무연 칩 운반대 CSP | |
| 이중 면 SMT 회의 | |
| BGA 수선과 Reball | |
| 부분 제거와 보충 | |
| 구성요소 포장 | 테이프, 관, 권선, 느슨한 부속을 자르십시오 |
| 시간을 도십시오 | 15 일 서비스에 동일한 일 서비스 |
| 시험 | 엑스레이 검사 & AOI 시험 |
PCB 회의 기술적인 기능
우리는 훈련된 전문가에 의해 운영하는 현대의, 잘 유지한 SMT 선의 사용을 통해 표면 산 기술 (SMT) 고품질 제품을 배달합니다. 우리의 SMT 선은 낮기도 하고 취급 가능합니다 높은 볼륨 처리량은, 단 하나와 두 배 편들어진 구성요소 배치, SMT 자동 및 수동 구성요소 집합, SMT와를 통하여 구멍 집합의 혼합물을 실행할 수 있습니다.
일 당 4백만개의 배치를 가진 기능 1.SMT
일 당 산출 500,000pcs 분대를 가진 2.Manual 삽입
3.Chip 설치 속도는 0.3S/unit의 중대한 시점 속도입니다 0.16S/unit입니다
산 정밀도: 1.Chips 크기: Min.0201
2.Mounting 정밀도: 0.1mm
3.Multi 기능적인 기계는 BGA CSP와 같은 0.3 피치 포장과 일치할 수 있습니다
신청
제품은 첨단 산업의 광범위에 적용됩니다: LED 점화, 원거리 통신, 컴퓨터 응용 프로그램, 점화, 게임 기계, 산업 통제, 힘, 자동차 및 상한 소비자 전자공학의 ect.
미국 사람, 캐나다, 유럽 군, 아프리카 및 다른 아시아-태평양 국가에 매매에 꾸준한 일 및 노력, 제품 수출액에 의하여.
