소개:
PCBs를 구부리십시오, 일컬어 전자 회로를 조립할 때 가동 가능한 인쇄된 회로 또는 가동 가능한 전자공학은 디자이너와 엔지니어에게, 더 중대한 선택권을 제공합니다.
그들은 가동 가능한, 고성능 소성 물질, 보통 널을 구부리거나 "구부리는 사용 도중" 가능하게 하는 polyimide에서 건설합니다. 이 융통성은 넓은 채용 범위에 있는 사용까지 그(것)들을 엽니다.
제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | FR4 TG135 | 널 간격: | 2.0mm |
|---|---|---|---|
| 구리: | 1oz | 표면 마침: | 침수 금 |
| 땜납 가면: | 녹색 | 완료: | CNC/slot |
| 표준: | IPC 기준 | ||
| 강조하다: | 빠른 회전 pcb 집합,빠른 회전 pcb 제작 |
||

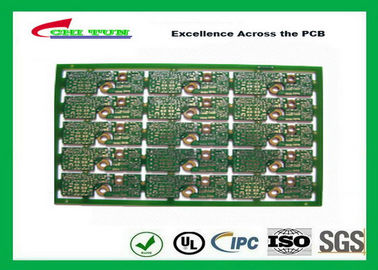

2 층 PCB 널 FR4 2.0MM 금 표면 끝 다목적 PWB 널
기술:
. 무연 RoHS/
. HDI Microvias
. 눈 먼 Vias
. 매장된 Vias
. 선택적인 도금
. 임피던스 통제
제조 기준:
. IPC-A-600G 종류 II
. IPC-A-600G 종류 III
. 이중 면 널을 위한 PERFAG 2E
. 다중층 널을 위한 PERFAG 3C
기능
Min. 완성되는 구멍 크기: 0.008" (0.20mm)
마이크로 vias 직경: 0.004 0.010 인치 (0.10 - 0.25mm)에
최소한도 선 폭/간격: 0.004/0.004 인치 (0.10mm/0.10mm)
최대 구리 간격: 5oz (140um)
얇은 널 간격:
. DS - 0.008 인치 (0.20mm)
. 4/L - 0.016 (0.40mm)
. 6/L - 0.020 인치 (0.60mm)
최대 널 간격:
. 275.8mil (7.0mm)
지상 처리:
. HASL/무연 HAL/gold 도금
. 침수 금
. 침수 주석
. 침수 은
. 금 손가락 (단단한 금)
. OSP
다른 사람:
. 층의 계정: 20개의 층 (1에서 30 층)의 위에 두 배 측
. 최대 PCB 차원: 23의 x 35 인치 (584.2 x 889.0mm)
. 땜납 댐 사이 땜납 가면 교량: 4mil (0.10mm)
. 고리 모양 최소한도 땜납 가면: 1.5mil (0.038mm)
. 땜납 가면의 최소한도 간격: 0.40mil (10um)
. 땜납 가면 색깔: 녹색, 노랗고, 까맣고, 파랗고, 광택이 없는, 투명도 LPI 땜납 가면 및 peelable 땜납 가면
. 전설의 최소한도 고도: 4mil (0.10mm)
. 정면의 최소한도 폭: 25mil (0.635mm)
. 전설 색깔: , 백색, 검정 노란
자료 형식: GERBER, PROTEL, PADS2000, Powerpcb, ODB++
특별한 물자: HTG FR4의 고주파 (Rogers의 테플론, 아를롱, TYCONIC), 할로겐은, 다른 물자 섞는 박판으로 만드는 해방합니다
다른 시험: 구멍 시험의 Impendence 통제, 저항기, 마이크로 단면도, 이오니아 청결 시험, 납땜 수용량, 열에게 충격을 주고는, 신뢰도 시험, 등등.
