소개:
PCBs를 구부리십시오, 일컬어 전자 회로를 조립할 때 가동 가능한 인쇄된 회로 또는 가동 가능한 전자공학은 디자이너와 엔지니어에게, 더 중대한 선택권을 제공합니다.
그들은 가동 가능한, 고성능 소성 물질, 보통 널을 구부리거나 "구부리는 사용 도중" 가능하게 하는 polyimide에서 건설합니다. 이 융통성은 넓은 채용 범위에 있는 사용까지 그(것)들을 엽니다.
제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 알루미늄 | 널 간격: | 1.6mm |
|---|---|---|---|
| 구리: | 1oz | 표면 마침: | HASL |
| 땜납 가면: | 블랙 | Sillkscreen: | 화이트 |
| 완료: | CNC | 표준: | IPC 기준 |
| 강조하다: | 빠른 회전 pcb 집합,빠른 설정 인쇄 회로 기판 |
||

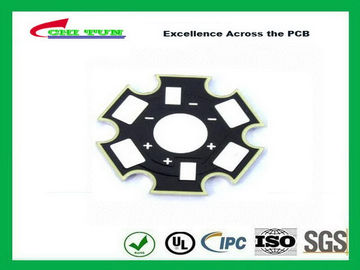

지도하는 PCB 알루미늄 1.6mm를 점화해서 빨리 PCB 시제품 까만 땜납 가면을 도십시오
|
|
제품 설명 |
|
모델 번호: |
CTEL0110063 |
|
층의 수: |
1layer |
|
물자: |
알루미늄 기초 |
|
끝 간격: |
1.6mm |
|
구리: |
1/1OZ |
|
PCB 크기: |
60X60mm |
|
선 폭/선 공간 |
12mil |
|
Min.Hole 크기: |
0.5MM |
|
지상 끝: |
무연 HASL |
|
까만 땜납 가면 |
|
|
|
백색 실크스크린 |
|
|
CNC |
|
원래 장소: |
중국 |
|
유명 상표: |
CHITUN |
|
증명서: |
UL, ROHS, ISO |
|
기준: |
IPC 기준 |
알루미늄 기본적인 회로판은 표준 회로판에 회로판이 큰 기계 부하에 드러내 경우, 우수한 대안입니다, 또는 차원 안정성의 고도는 요구되는 경우에, 또는 힘 분대에서 고열이 멀리 지휘되어야 LED 기술을 위한과 같이 더 높은 패킹 조밀도, 더 긴 가동 시간 및 개량한 안전이 가능한 실패에 대하여를 위해 회로판에 있는 알루미늄 중핵에 의해 원조된 LED's.The 열 전도도에 의하여 그리고 고성능 트랜지스터 합니다. 이 기술을 위한 추가 응용 범위는 다음을 포함합니다: 높은 현재 신청, 힘 LED'S, SMD 및 전력 회로는 난입합니다. 높은 열 전도도는 일어난 열의 빠르고 효과적인 이동을 허용합니다.
알루미늄 PCB 가공 교류:
