PCB 널을 위한 시험 절차
---어떤 PCB 널을 밖으로 발송하기 전에 절차를 확신해 우리는 다수 질을 실행합니다. 이들은 다음을 포함합니다:
* 시력 검사
* 나는 조사
* 바늘 방석
·* 임피던스 통제
·* 땜납 능력 탐지
* 디지털 방식으로 metallograghic 현미경
·*AOI (자동화된 광학적인 검사)
PCB 제조를 위한 상세한 기간
---pcb 집합을 위한 기술 필요 조건:
* 직업적인 표면 설치와를 통하여 구멍 납땜 기술
* 각종 크기는 1206,0805,0603 분대 SMT 기술을 좋아합니다
* ICT (회로 시험에서), FCT (기능적인 회로 시험) 기술.
* UL의 세륨, FCC의 Rohs 승인을 가진 PCB 회의
* SMT를 위한 질소 가스 썰물 납땜 기술.
* 고수준 SMT&Solder 일관 작업
* 고밀도에 의하여 상호 연락되는 널 배치 기술 수용량.
지상 처리
무연 HAL
금 도금 (1-30 마이크로 인치)
OSP
은 도금
순수한 주석 도금
침수 주석
침수 금
금 손가락
다른 서비스:
아) 우리는 주식에서 특별한 물자가 taconic 테플론 rogers의, 세라믹 Fr 4 높은 TG로 많은 있습니다. 저희에게 당신 조회를 보내는 환영.
B) 우리는 또한 sourcing 분대, PCB 디자인, PCB 사본, PCB 그림, PCB 집합을 etc로 제공합니다.
제품 상세 정보:
|
| 하이 라이트: | 다층 인쇄 회로 기판,다층 회로 기판 |
||
|---|---|---|---|
직업 적이고 능숙하는
튼튼하고 민감한 FR-4 물자
Customizable 회로
중국제

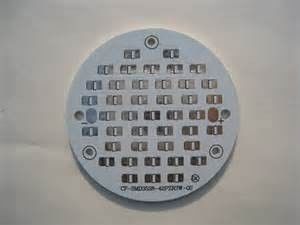

지도된 pcb 널
우리의 회사는 계속 manyyears를 위한 전문가에 의하여 지도된 pcb 널 제조자입니다. 고객의 신망에 감사, 우리는 많게 성장했습니다. 소단체에서, 우리는 우리의 분야에 있는 일등에 많은 다른 사람과 자신의 공장을 가진 회사가 동시에 되고, 지도한 pcb 널 물자 공급자, 그러므로, 사정 우리의 일 생산력 또는 우리의 질, 증가했습니다 협력합니다. 우리는 기술 동향의 앞 가장자리에서 입니다. 우리는 항상 우리의 고객에게 제일 제품을 제공하기 위하여 모든 수단을 사용합니다. 우리가 필요로 하는 모두는 기회입니다.
고객은 왜 저희를 선택합니까?
우리의 이점: 1. 우리는 직업적인 제조자입니다.
2. 우리는 믿을 수 있고습니다, 숙련되곱니다 능숙합니다.
3. 우리는 customizable 순서를 받아들입니다.
4. 당신 조회를 위한 빠른 대답.
5. 우리는 혁신적이고 다른 사람이 아닙니다 대담하게 하는 일을 해서 좋습니다.
6. 우리의 엔지니어는 숙련되곱니다 경험있습니다.
Specificatioin: 지도된 pcb 널
|
아니다 |
품목 |
기술적인 기능 |
|
1 |
층 |
1-30개의 층 |
|
2 |
최대. 널 크기 |
1100×610mm |
|
3 |
사소 널 간격 |
2 층 0.15mm |
|
4 층 0.38mm |
||
|
6 층 0.55mm |
||
|
8 층 0.80mm |
||
|
10 층 1.0mm |
||
|
4 |
사소 선 폭/공간 |
0.075mm (3mil) |
|
5 |
최대. 구리 간격 |
6OZ |
|
6 |
Min. S/M 피치 |
0.075mm (3mil) |
|
7 |
사소 구멍 크기 |
0.1mm (4mil) |
|
8 |
구멍 dia. 포용력 (PTH) |
±0.05mm (2mil) |
|
9 |
구멍 dia. 포용력 (NPTH) |
+0/-0.05mm (2mil) |
|
10 |
구멍 위치 탈선 |
±0.05mm (2mil) |
|
11 |
개략 포용력 |
±0.10mm (4mil) |
|
12 |
강선전도 & 구부리는 |
0.75% |
|
13 |
절연 저항 |
>1012 Ω 정상 |
|
14 |
전기 힘 |
>1.3kv/mm |
|
15 |
S/M 마포 |
>6H |
|
16 |
열 응력 |
288°C 20Sec |
|
17 |
전압을 시험하십시오 |
50-300V |
|
18 |
사소 눈 먼/를 통해 매장해 |
0.15mm (6mil) |
|
19 |
지상 완성되는 |
HAL, ENIG, ImAg, Imsn OSP, 금 도금 AG 도금 |
|
20 |
물자 |
FR4, H-TG의 테플론, Rogers의 세라믹스, 알루미늄, 구리 기초 |
신청:
인쇄된 회로 널 (PCB)는 elecronics 의료 기기, LED, communicaitons, 안전, 자동차 및 vedio 체계 계속 등등과 같은 거의 모든 hightech 공업에서 널리 이용됩니다.
우리 미국, 캐나다, 유럽 국가, 동 아시아, 인도, 아프리카, 등등 같이 지구에 다른 많은 외국 클라이언트, 우리의 제품 수출과, 협력하십시오.
PCB 집합:
우리는 또한 살아있는 전압을 1개에서 30개의 층 ROHS 고분고분하고, UL 열거된, 단서와 같은 PCB 집합 기술을 0.07 mm 분, Microvia 0.2mm 분, 눈 먼 vias & 매장한 vias, 화학 주석, 는, 금, 무연 HASL 같이 표면, 제공합니다: 3개 oz 구리. 특별한 물자: Albased, Rogers, FR4, FR4 HTG, CEM-1의 SMD 스텐슬, A.O.I (자동적인 광학적인 검사), 엑스레이 (안 층 부정합 통제), testprotocol를 가진 임피던스 통제.
