PCB 널을 위한 시험 절차
---어떤 PCB 널을 밖으로 발송하기 전에 절차를 확신해 우리는 다수 질을 실행합니다. 이들은 다음을 포함합니다:
* 시력 검사
* 나는 조사
* 바늘 방석
·* 임피던스 통제
·* 땜납 능력 탐지
* 디지털 방식으로 metallograghic 현미경
·*AOI (자동화된 광학적인 검사)
PCB 제조를 위한 상세한 기간
---pcb 집합을 위한 기술 필요 조건:
* 직업적인 표면 설치와를 통하여 구멍 납땜 기술
* 각종 크기는 1206,0805,0603 분대 SMT 기술을 좋아합니다
* ICT (회로 시험에서), FCT (기능적인 회로 시험) 기술.
* UL의 세륨, FCC의 Rohs 승인을 가진 PCB 회의
* SMT를 위한 질소 가스 썰물 납땜 기술.
* 고수준 SMT&Solder 일관 작업
* 고밀도에 의하여 상호 연락되는 널 배치 기술 수용량.
지상 처리
무연 HAL
금 도금 (1-30 마이크로 인치)
OSP
은 도금
순수한 주석 도금
침수 주석
침수 금
금 손가락
다른 서비스:
아) 우리는 주식에서 특별한 물자가 taconic 테플론 rogers의, 세라믹 Fr 4 높은 TG로 많은 있습니다. 저희에게 당신 조회를 보내는 환영.
B) 우리는 또한 sourcing 분대, PCB 디자인, PCB 사본, PCB 그림, PCB 집합을 etc로 제공합니다.
|
제품 상세 정보:
결제 및 배송 조건:
|

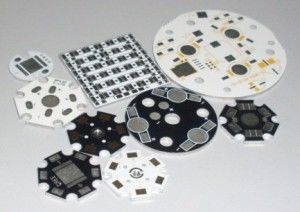

하이 라이트: | 알루미늄베이스 기판,LED는 기판,단 하나 측 pcb |
---|
기본 물자 | 알루미늄 |
구리 간격 | 1개 Oz |
널 간격 | 1.6mm |
Min. 구멍 크기 | 0.3mm |
Min. 선 폭 | 0.2mm |
Min. 행간 | 0.2mm |
지상 끝마무리 | 금 손가락 |
is_customized | 그렇습니다 |
뒤에 오는 것 우리가 제안하는 제품 및 서비스의 명부입니다:
FR4 인쇄 회로 기판
1.Single는 48 층을 통해 편들었습니다
윤곽을 통해 2.Blind/Buried
3.Heavy 구리 10까지 oz
4.control 임피던스 PCB
5.High Frequence PCB
금속 입히는 기질 기술
1.Single는 PCB 알루미늄 편들었습니다
2.Double는 PCB 알루미늄 편들었습니다
3.FR4+Aluminum에 의하여 섞이는 역행된 회로판
4.Copper 기질 PCB
전자 우편을에 보내십시오
sales01 (에) fastlinepcb.com
우리는 또한 PCB 집합 서비스를 제공하고 저장 시간 및 돈을 위한 고객에게 분대 서비스를 삽니다.
말:
당신은 PCB 파일이 있는 경우에, 우리는 당신을 위한 PCB를 빨리 만들어서 좋습니다.
친절하게 저희에게 마지막 인용을 위한 당신의 PCB 파일 (Gerber/Protel/CAM/Eagle)를 보내십시오.
당신은 gerber 파일, 아니라 지금 없는 경우에 당신이 주어진 CAD 또는 끌기 그림은 할 수 있었습니다,
우리는 또한 배치를 PCB를 당신을 위해 디자인하 수 있었습니다.
이들은 참고만 정보, 최종 가격 아닙니다 및 PCB 심상입니다.
모든 PCBs는 주문 설계합니다 입니다.
저희에게서 인용을 얻는 방법?
저희를 당신에게 인용을 하는 가능하게 하기 위하여는, 정보의 밑에 저에게 제공하십시오.
1. PCB 파일
저에게 Gerber/Protel/CAM/Eagle CAD에 있는 당신의 PCB 파일을 보내거나 그림을 그리십시오.
2. 유효한 PCB 기본 물자:
FR4 1.6mm, FR4 1.2mm, FR4 1.0mm의 FR4 0.8mm, 알루미늄 1.6mm 또는 다른 사람
3. 유효한 구리 간격:
0.5oz, 1oz, 2oz, 3oz, 4oz
4. 지상 처리
니켈, 무연 HASL, OSP에 침수 금
5. 투영하는 땜납 가면과 정상을 위한 유효한 색깔 (구성요소 전설)
, 녹색, 파란, 까만 빨간, 백색
6. 당신의 정확한 주소
PCB를 위한 일반적인 명세의 1개의 보기는 아래에로 입니다:
FR4 1.6mm, ROHS, 1/1oz의 니켈, 녹색 땜납 가면, 백색 최고 오바레이에 침수 금
양 및 당신의 주소
리드타임:
소량 시제품을 위해, 저희를 위한 대략 3~4 상품을 밖으로 발송하기 위하여 일이 소요됩니다.
약간 단단한 PCB와 배치 생산을 위해, 선적을 위한 대략 7 일이 소요됩니다.
PCB 집합을 위해, 선적을 위한 대략 10 일이 소요됩니다.
