물자 유형:
FR4의 비 할로겐 물자, 알루미늄 기초, 술장수 기초, 고주파 물자, 두꺼운 구리 포일, 94-V0 (HB), PI 물자, 높은 TG: SL S1000-2, ITEQ: IT180
지상 처리: HAL의 침수 금, 침수 주석, 침수는, 금 손가락, OSP의 HAL (침수 금, OSP의 침수는, 침수 주석) +Gold 손가락
신청
PCBs는 첨단 산업의 광범위에 적용됩니다: LED, 원거리 통신, 컴퓨터 응용 프로그램, 점화, 게임 기계, 산업 통제, 힘, 자동차 및 상한 소비자 전자공학의 ect. 미국 사람, 캐나다, 유럽 군, 아프리카 및 다른 아시아-태평양 국가에 매매에 꾸준한 일 및 노력, 제품 수출액에 의하여.
FAQ
유효한 구멍 크기는 무엇입니까?
14 밀에서 150 밀 - 1개 밀은 증가합니다
150 밀에서 200 밀 - 5개 밀 증가
200 밀의 위 - 구멍은 밖으로 수송될 것입니다
우리는 단지 안으로 교련합니다 제국 단위를 사용합니다. 미터 단위 (mm)에서 복종된 파일은 제국 단위 (밀)로 개조되고 다음 밀까지 돌았습니다.
나는 미터 단위에서 디자인 웹사이트가 제국 단위에서 지정되는 동안 사용됩니다. 내가 참조해서 좋은 변환표 있습니까?
온라인 따옴표를 요구할 때, 따옴표 모양은 차원을 위한 mm 단위 뿐 아니라 인치를 취급할 수 있습니다.
나는 어떻게 나의 디자인에서 맷돌로 가는을 내부 배기판/지정합니까?
맷돌로 가는은 모든 내부 배기판/구멍/동일한 층에 입니다 널 개략 지정되어야 합니다. 최소한도 routable 구멍 크기는 32 밀입니다. 순서 시간 도중, 우리의 CAM 엔지니어가 그것 인식하고 있다 그래야 "특별한 요구" 단면도에 있는 이 필요조건을 진술하십시오. 이것은 우리가 수시로 만나는 무언가가 아닙니다 - 이렇게 우리가 그것을 바라볼지도 모르다 기회가 있습니다. 그것이 저희에게 알고 있었다는 것을 확인하십시오.
| 강조하다: | pcb + 커넥터,pcb + 마더보드,pcba + 보드 |
||
|---|---|---|---|

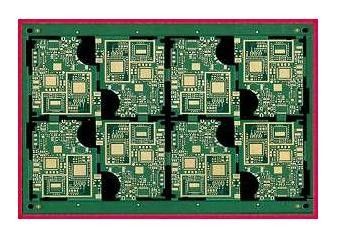

CEM-1 CEM-3 FR-1에 의하여 주문을 받아서 만들어지는 시제품 Pcb 널
묘사
1. 경쟁가격을 가진 단 하나 편든, 두 배 측 & 다중층 PCB, 좋은 품질 및 우수한 서비스.
2. FR-1, CEM-1, CEM-3, FR-4, FR-4 높은 TG의 알루미늄 기본 물자.
3. HAL, 침수 금은/주석 무연, HAL OSP 지상 처리.
4. 인쇄 회로 기판은 고분고분한 94V0이고, IPC610 종류 2 국제 경기 PCB 기준에 고착합니다.
5. 양은 시제품에서 중간 배치 생산에 배열합니다.
6.100% E 시험
신청
제품은 첨단 산업의 광범위에 적용됩니다: LED, 원거리 통신, 컴퓨터 응용 프로그램, 점화, 게임 기계, 산업 통제, 힘, 자동차 및 상한 소비자 전자공학의 ect. 미국 사람, 캐나다, 유럽 군, 아프리카 및 다른 아시아-태평양 국가에 매매에 꾸준한 일 및 노력, 제품 수출액에 의하여
이점
직접 1.PCB 공장
고품질 2.PCB
3.PCB 좋은 가격
4.PCB 속보
5.PCB 증명서 (ISO/UL/RoHS)…
명세
|
연속되는 |
품목 |
기술적인 자료 |
|
1 |
층 |
2-16 (층) |
|
2 |
최대 널 크기 |
18" x 24" |
|
3 |
최대 널 간격 |
6mm |
|
4 |
최소한도 선 폭 |
4mil |
|
5 |
최소한도 선 공간 |
4mil |
|
6 |
최소한도 구멍 크기 |
12mil |
|
7 |
PTH 벽 간격 |
1mil |
|
8 |
PTH dia 포용력 |
±3mil |
|
9 |
NPTH 구멍 dia 포용력 |
±2mil |
|
10 |
구멍 위치 탈선 |
±2mil |
|
11 |
개략 포용력 |
±6mil |
|
12 |
S/M 피치 |
3mil |
|
13 |
절연 저항 |
(정상) 1E+12Ω |
|
14 |
열충격 |
288 ℃ (3x10Sec) |
|
15 |
날실과 강선전도 |
≤0.7% |
|
16 |
전기 힘 |
>1.3KV/mm |
|
17 |
껍질 힘 |
1.4N/mm |
|
18 |
땜납 가면 마포 |
≥6H |
|
19 |
가연성 |
94V-0 |
|
20 |
전기 시험 |
10V -250V |
|
물자 |
지상 끝 |
|
CEM-1 |
OSP |
|
FR-4 |
HASL |
|
FR-4 높은 TG |
무연 HASL |
|
알루미늄 PCB |
침수/화학 금 |
|
FR406 |
저속한 금 |
|
FR408 |
침수 은 |
|
Rogers |
침수 주석 |
|
할로겐은 해방합니다 |
금 손가락 |
