더블 양면 기판

  • 높은 정밀도 더블 양면 기판 공급 업체
  • 높은 정밀도 더블 양면 기판 공급 업체





소개


두 배 편들어진 회로판 방법에는 이중 면 구리인, 이중 면 구리가 있고, 금속을 입힌 구멍 및 구리는 안쪽으로 구멍입니다

양측에는 두 배 배선 널이, 그러나 양측에 철사를 이용하기 위하여 있습니다. 양측은 적합한 전기 연결을 가진 방에 있어야 합니다. 이 회로 사이 "교량"는 vias를 불렀습니다. PCB에 있는 구멍, 양측에 지휘자에 연결될 수 있는 구멍으로 채워지거나 입힌 금속을 인도하십시오. 단 하나 위원회, 어려움 (구멍의 상대방에 돌릴 수 있습니다), 그것 때문에 비틀거리기 단 하나 위원회 배선을 해결하기 두 배 위원회 보다는 큰 두번 이중 위원회 지역이 단 하나 위원회 회로 보다는 더 복잡한에 있는 사용을 위해 더 적당하기 때문에.





이점


싱글-보드와 비교하는: 노동집약 배선, 단락 회선 길이, 더 작은 간단한 편리한, 타전.





두 배 회로판 디자인 단계



     1. 회로 개략도를 준비하십시오

     2. 새 파일 및 적재한 PCB 구성요소 포장 도서관을 창조하십시오

     3의 계획국

     네트워크 테이블 및 분대로 4,

     5의 자동 배치 분대

     6의 배치 조정

     7의 네트워크 조밀도 분석

     8, 놓이는 규칙 타전

     9의 자동적인 여정

     10는, 수동으로 배선을 조정합니다

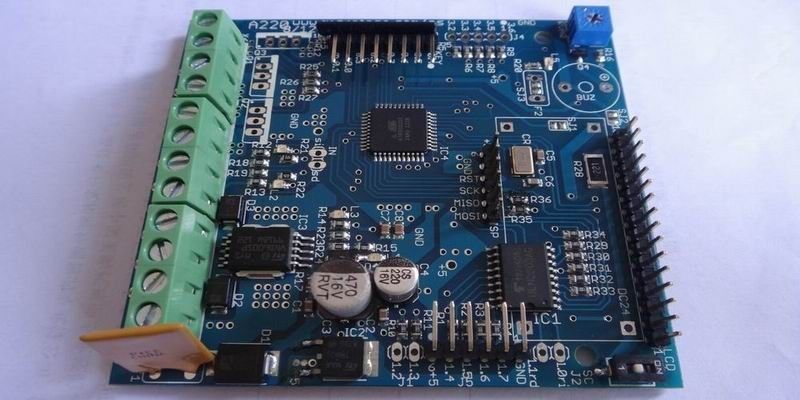

LED/LCD 텔레비젼 두 배 편들어진 PCB 널 메인 보드 유니버설을 통하여 구멍

LED / LCD TV Double Sided PCB Board Main Board Universal Through-hole
LED / LCD TV Double Sided PCB Board Main Board Universal Through-hole

큰 이미지 :  LED/LCD 텔레비젼 두 배 편들어진 PCB 널 메인 보드 유니버설을 통하여 구멍

제품 상세 정보:

원래 장소: 중국 심천
브랜드 이름: Rigao
인증: ISO,UL,CE
모델 번호: RGF002-01

결제 및 배송 조건:

최소 주문 수량: 1개 조각
가격: $5
포장 세부 사항: 정전기 방지 거품 부대 & 판지
배달 시간: 14 리드타임
지불 조건: T/T, L/C
공급 능력: 1000pieces
상세 제품 설명
강조하다:

더블 양면 회로 기판

,

인쇄 회로 기판 디자인

LED/LCD 텔레비젼 두 배 편들어진 PCB 널 메인 보드 유니버설을 통하여 구멍

명세

1, MOQ 없음;
2의 OEM SMT&DIP 서비스;
3의 1-22 층;
4의 UL.ROSH SGS 증명서;
5의 고품질, 낮은 cost&fast 납품.

Rigao 전자공학 .CO., 주식 회사에 환영.

- 계약 제조

- 기술설계 서비스

- PCB 디자인 & 회의 및 사본 서비스

- Prototyping

- 분대 구매

- 케이블과 철사 회의

- 플라스틱과 형

- 주변에 돕니다 단식하십시오

1. 이중 면 FR4 물자 1개 oz 구리 pcb 널
2. 녹색 땜납 가면, 침수 금
3. 경쟁가격에

일반적인 명세 기능

물자 수요량:

크기 Max.Finshed 크기 20.9" x24.4" (530mm x 620mm)
널 간격 표준 0.004" to0.16 "±10% (0.1mmto4.0mm±10%)
사소. 단 하나 이중 면: 0.008" ±0.004" (0.2mm ±0.1mm)
4 층: 0.01" ±0.008" (0.4mm ±0.1mm)
8 층: 0.01" ±0.008" (0.4mm ±0.1mm)
활과 강선전도 < 7="">
구리 무게 외부 Cu 무게 0.5oz ~ 3.0oz
안 Cu 인간 0.5oz ~ 3.0oz
박층으로 이루어지는 물자 FR-4, FR-1, FR-2, CEM-1, CEM-3

가공 필요조건:

땜납 가면 색깔 녹색, 밝은 초록색, 백색, 까만, 암갈색, 황색, 파란 빨강
사소 땜납 가면 정리 0.003" (0.07mm)
간격 0.0005" - 0.0007" (0.012mm-0.017mm)
실크스크린 색깔 , 백색, 까만, 노란, 빨간, 녹색 파란
Min. 크기 0.006" (0.15mm)
지상 끝 HASL의 HASL Pb는, 침수 금, 침수는, 침수 주석, O.S.P (Entek), S/G 도금, ENEPIG의 G/F 도금, 탄소 해방합니다

품질 관리:

전기 테스트 나는 조사 검사자 Y
통제되는 임피던스 포용력 ±10%
임피던스 검사자 Tektronix TDS8200
수송 끝 선반 시험 ± 0.006" (0.15mm)
CNC 포용력 ±0.004" (0.1mm)
V 커트 깊이 V 커트 FR-4 (1/3+-0.1mm); FR-1, FR-2, CEM-1, CEM-3 (1/2+-0.1mm)
V 커트 각 V-CUT 15°, 18°, 30°
V-CUT 선, 구멍, V 모양

PCB 널을 위한 제조 기능


1). 물자 유형: CEM-3, FR-4, FR-4-TG170/TG180의 할로겐은, Rogers, Isola Taconic, 아를롱 PTFE, Bergquist 해방합니다

2). 지상 처리: HASL, HAL 무연의 HASL 저속한 금, 침수 금, OSP의 금 손가락

Palting의 선택적인 두꺼운 금 도금, 침수는, 침수 주석, 탄소 잉크, peelable 가면

3). 땜납 가면 색깔: 녹색/파랑/Yello/백색/검정/빨강 Green/MATT

4). 널 크기: 650mm*1000mm

5). 널 층: 1L-26L

6). 널 간격: 0.2mm에서 6.0mm

7). 완성되는 구리 간격: 0.5 OZ에서 6개 OZ

8). Min.에 의하여 교련되는 구멍 크기: 3mil (0.075mm)

9). Min. 선 폭/행간: 3mil/3mil

10). 구멍에 있는 구리 간격: >20um

11). 널 간격 포용력: ±10%

12). 개략 포용력: 수송: 구멍을 뚫는 ±0.1mm: ±0.1mm

13). 구멍 포용력: PTH: ±0.076mm, NPTH: ±0.05mm

14). 임피던스 통제 포용력: ±10%

15). 날실과 강선전도: <0>

16). 시험하는: 비행 조사 검사자, 정착물 검사자, 시력 검사

17). 특별한 필요조건: 매장한, 눈 먼 vias, 임피던스 통제, 두꺼운 Cu PCB의 선택성 도금 금 30 microinch

18). 윤곽을 그리기: , 경사지는 V-CUT 수송하는 구멍을 뚫기

19). 증명서: UL, ISO 9001, ISO14001, ROHS

20). 우리는 음질 관리 체계가, 지킵니다 모든 제품의 질을 있습니다

높은 정밀도 제조

우리의 원리는 심혼에 의하여 간단합니다, "행동합니다, 만듭니다 베스트를."

우리의 힘은입니다 PCB와 PCBA 분야에 있는 경험의 명백합니다, "년"

우리의 목표는 PCB와 PCBA의 믿을 수 있는 공급자이기 위하여 성취 할 수 있습니다, "."

우리의 오리엔테이션은 시제품에 그리고 낮게 중간 양 사업에 명확합니다, "초점입니다
