더블 양면 기판

  • 높은 정밀도 더블 양면 기판 공급 업체
  • 높은 정밀도 더블 양면 기판 공급 업체





소개


두 배 편들어진 회로판 방법에는 이중 면 구리인, 이중 면 구리가 있고, 금속을 입힌 구멍 및 구리는 안쪽으로 구멍입니다

양측에는 두 배 배선 널이, 그러나 양측에 철사를 이용하기 위하여 있습니다. 양측은 적합한 전기 연결을 가진 방에 있어야 합니다. 이 회로 사이 "교량"는 vias를 불렀습니다. PCB에 있는 구멍, 양측에 지휘자에 연결될 수 있는 구멍으로 채워지거나 입힌 금속을 인도하십시오. 단 하나 위원회, 어려움 (구멍의 상대방에 돌릴 수 있습니다), 그것 때문에 비틀거리기 단 하나 위원회 배선을 해결하기 두 배 위원회 보다는 큰 두번 이중 위원회 지역이 단 하나 위원회 회로 보다는 더 복잡한에 있는 사용을 위해 더 적당하기 때문에.





이점


싱글-보드와 비교하는: 노동집약 배선, 단락 회선 길이, 더 작은 간단한 편리한, 타전.





두 배 회로판 디자인 단계



     1. 회로 개략도를 준비하십시오

     2. 새 파일 및 적재한 PCB 구성요소 포장 도서관을 창조하십시오

     3의 계획국

     네트워크 테이블 및 분대로 4,

     5의 자동 배치 분대

     6의 배치 조정

     7의 네트워크 조밀도 분석

     8, 놓이는 규칙 타전

     9의 자동적인 여정

     10는, 수동으로 배선을 조정합니다

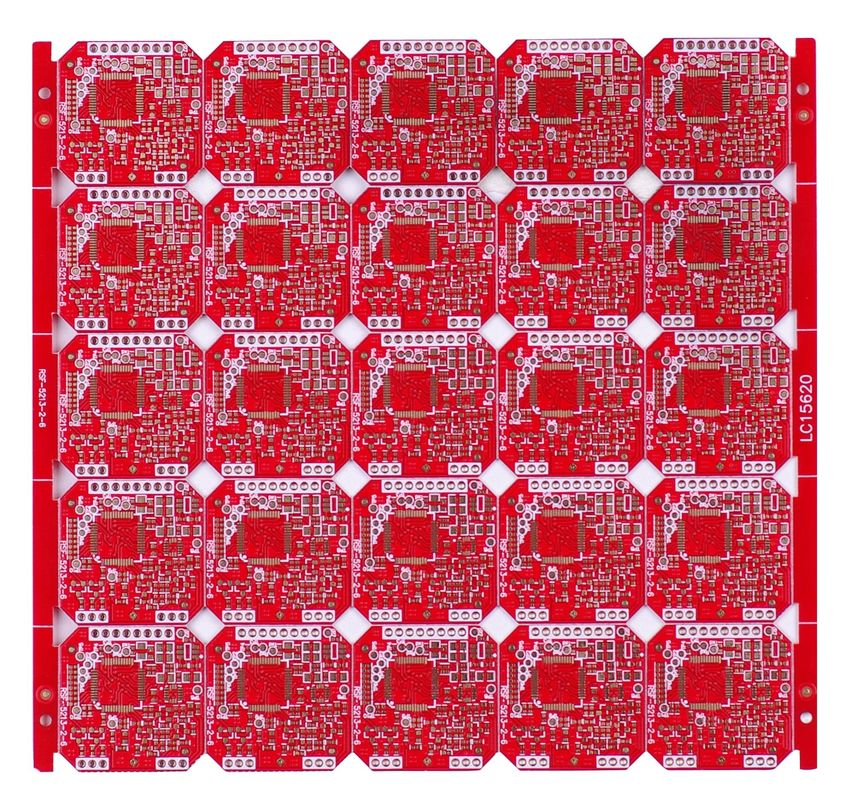

관례 FR-4 빨간 땜납 가면 두 배 측 PCB 널 제작 4개의 층

Custom FR-4 Red Solder Mask Double Side PCB Board 4 Layers Fabrication
Custom FR-4 Red Solder Mask Double Side PCB Board 4 Layers Fabrication

큰 이미지 :  관례 FR-4 빨간 땜납 가면 두 배 측 PCB 널 제작 4개의 층

제품 상세 정보:

원래 장소: shen zhen의 도자기
브랜드 이름: WonDa
인증: UL,SGS,ROHS,ISO

결제 및 배송 조건:

지불 조건: L/C, T는 / T는, 페이팔
상세 제품 설명
하이 라이트:

기판은 회로 기판에 인쇄

,

두 배는 인쇄 회로 기판 편들었습니다

관례 FR-4 빨간 땜납 가면 두 배 측 PCB 널 제작 4개의 층



PCB 4개의 층
1.20mm 끝 간격
1OZ 끝 구리
Hasl 무연 끝
빨간 땜납 가면
6/6 밀 최소한도 궤도/간격
0.25mm 구멍 크기
V 커트 개략
상표: 중국 PCB 제작



PCB 기술적인 수용량



1. 파일: Gerber, Protel, Powerpcb, Autocad, Orcad, etc.



2. 물자: FR-4, 안녕 TG FR-4의 무연 물자 (고분고분한 RoHS), CEM-3, CEM-1,

알루미늄, 고주파 물자 (Rogers의 테플론, Taconic)



3. 층 아니오: 1개의 - 28개의 층



4. 널 간격: 0.0075" (0.2mm) - 0.125" (3.2mm)



5. 널 간격: 포용력: ±10%



6. 구리 간격: 0.5OZ - 4OZ



7. 임피던스 통제: ±10%



8. 휨: 0.075%-1.5%



9. Peelable: 0.012" (0.3mm) - 0.02' (0.5mm)



10. 최소한도 자취 폭 (a): 0.005" (0.125mm)



11. 최소한도 공간 폭 (b): 0.005" (0.125mm)



12. 최소한도 고리 모양 반지: 0.005" (0.125mm)



13. SMD 피치 (a): 0.012" (0.3mm)



BGA 피치 (b)를 완료하는 녹색 땜납 가면 및 LF-FREE 표면을 가진 14. pcb: 0.027" (0.675mm)



15. Regesiter 포용력: 0.05mm



16. 최소한도 땜납 가면 댐 (a): 0.005" (0.125mm)



17. Soldermask 정리 (b): 0.005" (0.125mm)



18. 최소한도 SMT 패드 간격 (c): 0.004" (0.1mm)



19. 땜납 가면 간격: 0.0007" (0.018mm)



20. 구멍 크기: 0.01" (0.25mm)-- 0.257" (6.5mm)



21. 구멍 크기 포용력: ±0.003" (±0.0762mm)



22. 종횡비: 6:01: 00



23. 구멍 등록: 0.004" (0.1mm)



24. HASL: 2.5um



25. 무연 HASL: 2.5um



26. 침수 금: 니켈: 3-7um Au: 1-3u"



27. OSP: 0.2-0.5um



28. 위원회 개략 포용력: ±0.004" (±0.1mm)



29. 경사지기: 30°45°



30. V 커트: 15° 30° 45° 60°



31. 지상 끝: HAL, 침수 금 무연, HASL 금 도금, 금 손가락, 침수

    은, 침수 주석, OSP의 탄소 잉크,



32. 증명서: ROHS ISO9001: 2000 TS16949 SGS UL



33. 특별한 필요조건: 매장한, 눈 먼 vias, 임피던스 통제, 마개를 통해, BGA 납땜

     그리고 금 손가락.
